Anneaux Collecteurs Haute Performance – Série SP

SPT050-105 – Anneaux Collecteurs à Alésage Central (Through-hole)

Prise en charge Fast Ethernet (100-BaseT Cat.5e et Cat.6) et Gigabit Ethernet (1000-BaseT Cat.5e). Jusqu'à 30 sonneries avec un courant maximal de 16 A, pour une tension nominale de 400 VCA/CC. Fonctionne jusqu'à 400 tr/min. Indices de protection IP51 et IP65 disponibles. Conception fiable et sans entretien pour une installation flexible.
PDF_Télécharger Contactez-nous
application du produit
Machine-outil
Machine d'emballage
Système de pas d'éolienne
Paramètres_produit
Série：SPT050-105（Through-hole）
Nombre de canaux：max.30
Diamètre extérieur (mm)：∅105
Tension ：max. 400VAC
Vitesse de rotation：IP51/IP65
IP (plage de protection)：max. 400 rpm
Caractéristiques du produit
Diamètre extérieur : max. 105 mm
Prise en charge des protocoles de bus de terrain
Fonctionnement sans entretien
Conception modulaire standardisée

Diagramme apparence produit

CARACTÉRISTIQUES DU SPT050-105

  • Diamètre extérieur : max. 105 mm

  • Diamètre intérieur : max. 50 mm

  • Prise en charge des protocoles de bus de terrain

  • Fast Ethernet (certifié 100-BaseT/1000-BaseT CAT5e et Cat6)

  • Fonctionnement sans entretien

  • Conception modulaire standardisée

  • Configuration d'interface flexible

  • Différents matériaux de boîtier disponibles


Applications typiques

  • Machine-outil

  • Machine d'emballage

  • Système de pas d'éolienne



DONNÉES ÉLECTRIQUES DONNÉES ÉLECTRIQUES
Nombre d’anneaux

max. 30

 Vitesse de rotation max. 400rpm
Courant par anneau

max. 16 A

 Indice de protection (IP) IP51 / IP65

Intensité de tension

max. 400 VAC

 Température de fonctionnement -20℃~+70℃


Rigidité diélectrique


2000VAC@50Hz


Longueur du câble


Rotor/Stator : 1 000 mm


Résistance d’isolement


≥500 MΩ @500 VDC


Matériau du boîtier


alliage d'aluminium

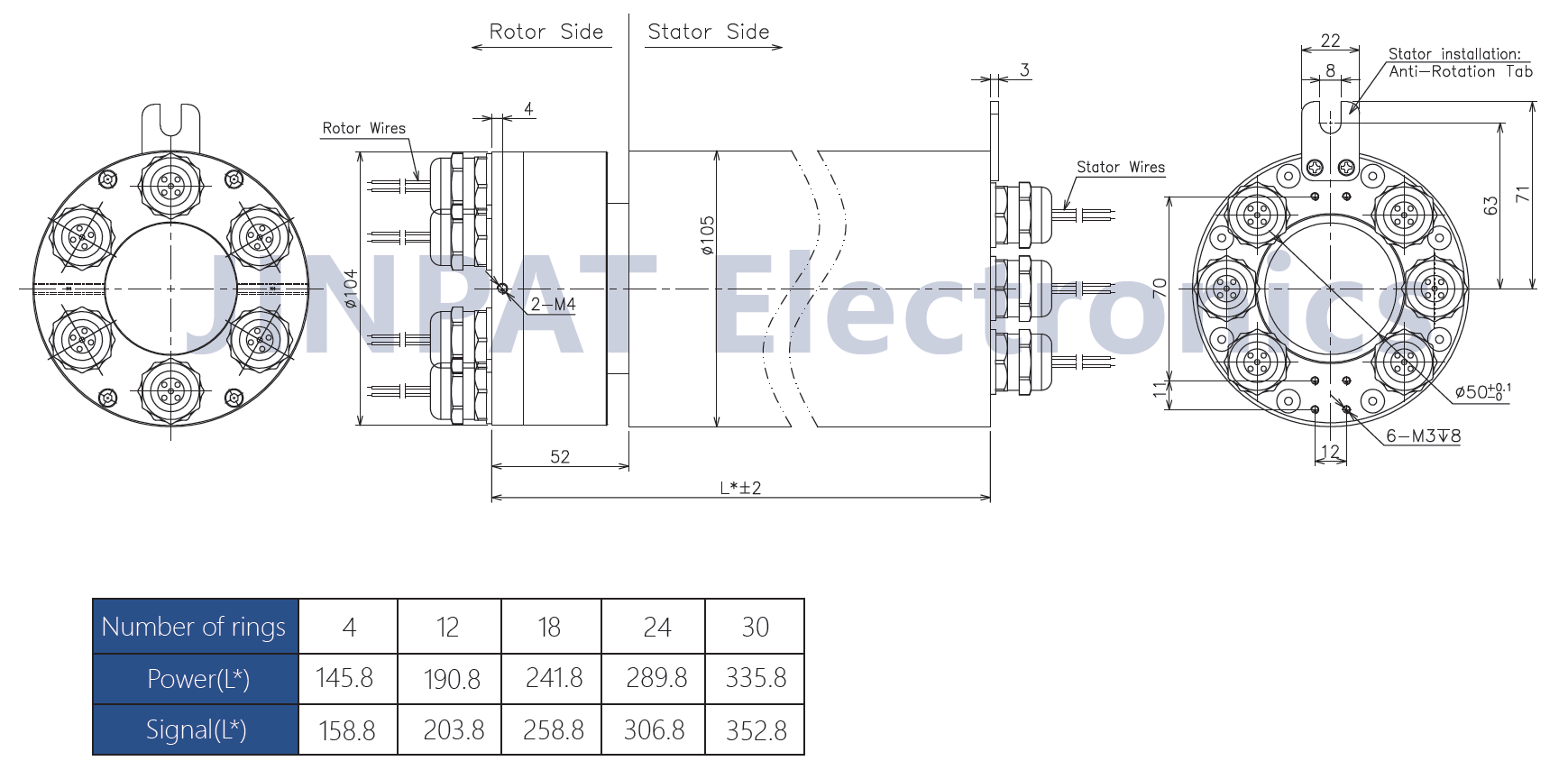

DESSIN TECHNIQUE
