Anneaux Collecteurs Haute Performance – Série SP

SPT017-050 – Anneaux Collecteurs à Alésage Central (Through-hole)

Compatible bus de terrain et Fast Ethernet (certifié 100-BaseT Cat.5e et Cat.6), il prend en charge jusqu'à 24 anneaux : 12 × 6 A pour l'alimentation et 24 pour le signal. Tension nominale jusqu'à 240 VCA/VCC, rigidité diélectrique à 500 VCA et résistance d'isolement ≥ 1 000 MΩ. Conception compacte traversante avec un diamètre intérieur de Ø 17 mm. Fonctionne jusqu'à 250 tr/min. Conceptions personnalisées disponibles sur demande.
Contactez-nous
application du produit
Inspection des canalisations
Machine d'emballage
Paramètres_produit
Caractéristiques du produit

Diagramme apparence produit

CARACTÉRISTIQUES DU SPT017-050

  • Diamètre extérieur : max. 50 mm

  • Diamètre intérieur : max. 17 mm

  • Les anneaux de 3 A ou 10 A peuvent être combinés

  • Conception spéciale en option

  • Bus de terrain

Applications typiques

  • Inspection des canalisations

  • Machine d'emballage


DONNÉES ÉLECTRIQUES DONNÉES ÉLECTRIQUES
Nombre d’anneaux max. 24 Vitesse de rotation max. 250 rpm


Courant par anneau

12 x 6 A (p)

24 x 2 A (s)


Indice de protection (IP)


IP 54


Intensité de tension


max. 240 VAC / 240 VDC


Température de fonctionnement


-20℃~+80℃


Rigidité diélectrique


500 VAC@50Hz


Diamètre intérieur


Ø 17mm


Résistance d’isolement


≥1000 MΩ @ 500 VDC



Matériau du boîtier


Aluminium
Les valeurs indiquées sont standards. D'autres configurations sont disponibles sur demande.

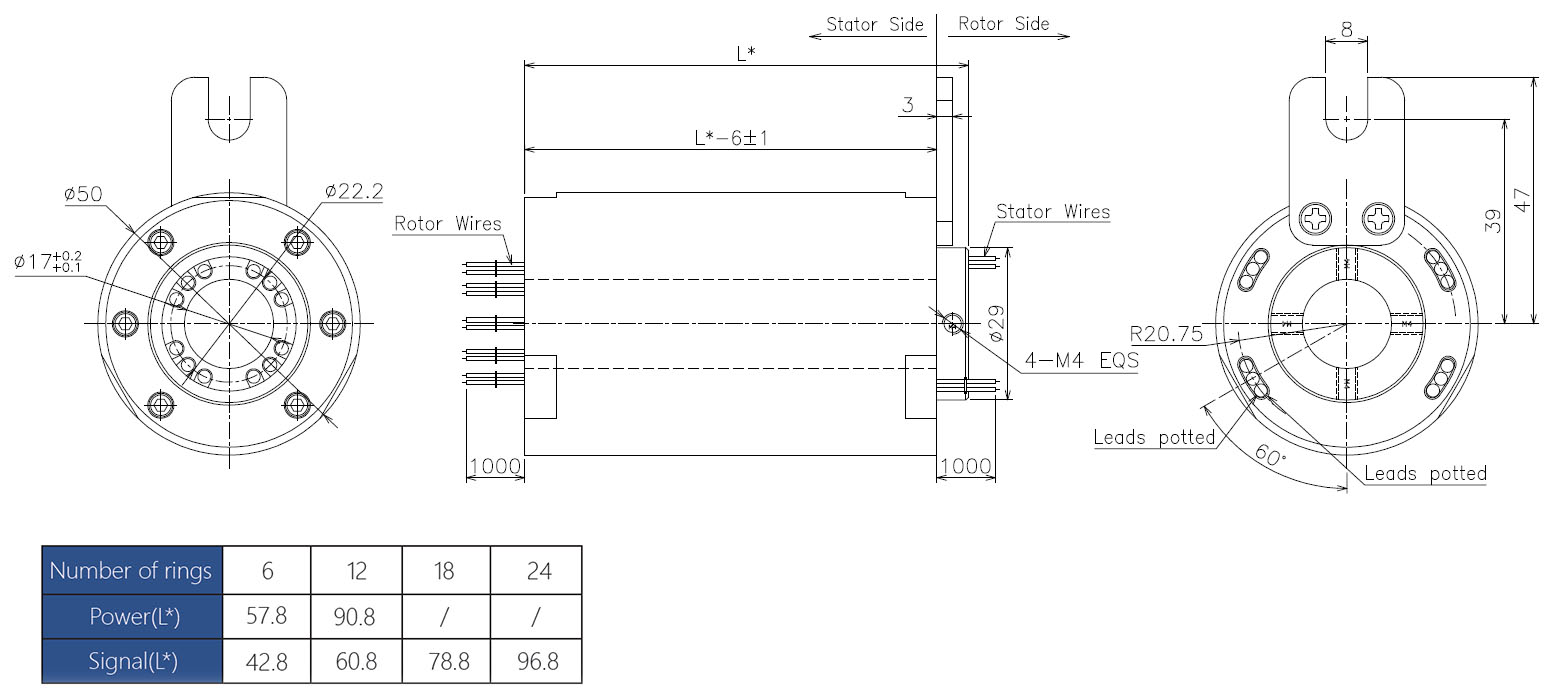

DESSIN TECHNIQUE
