Anneaux Collecteurs Haute Performance – Série SP

SPM – Anneaux Collecteurs Miniatures

Assurent une transmission stable des signaux bus de terrain, Ethernet rapide/Gigabit et vidéo HD/3G-SDI. Grâce à un diamètre extérieur de seulement 12 mm, ils conviennent parfaitement aux systèmes compacts en robotique, dispositifs d’inspection, métrologie et vidéosurveillance (CCTV).
PDF_Télécharger Contactez-nous
application du produit
Inspection de canalisations
Systèmes de métrologie
Robotique
Lampes à bras articulé
Caméras de surveillance
Systèmes vidéo / CCTV
Paramètres_produit
Caractéristiques du produit

Diagramme apparence produit

Caractéristiques techniques :

  • Bus de terrain

  • Ethernet rapide (certifié 100-BaseT CAT5e & CAT6)

  • Ethernet Gigabit (certifié 1000-BaseT CAT5e)

  • Transmission vidéo HD-SDI (selon la norme SMPTE 292M)

  • Transmission vidéo 3G-SDI (selon la norme SMPTE 424M)

  • Diamètre extérieur maximal : 12 mm

  • Conception spéciale disponible sur demande

Équipement d'application

  • Inspection de canalisations

  • Systèmes de métrologie

  • Robotique

  • Lampes à bras articulé

  • Caméras de surveillance

  • Systèmes vidéo / CCTV

Les valeurs indiquées sont standards. D'autres configurations sont disponibles sur demande.


DONNÉES ÉLECTRIQUES DONNÉES ÉLECTRIQUES
Nombre d’anneaux 4/6/30 max. 17 Vitesse de rotation max. 300 rpm
Courant par anneau 2A Indice de protection (IP) IP 40

Tension

 0~110V AC/DC Température de fonctionnement -20℃~+80℃


Rigidité diélectrique


500 VAC


Connexion électrique


Câbles volants de 300 mm ; AWG 28 ou en option


Résistance d’isolement


500 MΩ at 500 VDC


Matériau du boîtier


Plastiques techniques/Alliage d'aluminium/Acier inoxydable
La durée de vie opérationnelle de l’anneau collecteur dépend de plusieurs facteurs : puissance nominale, vitesse de rotation, température, vibrations et conditions environnementales.

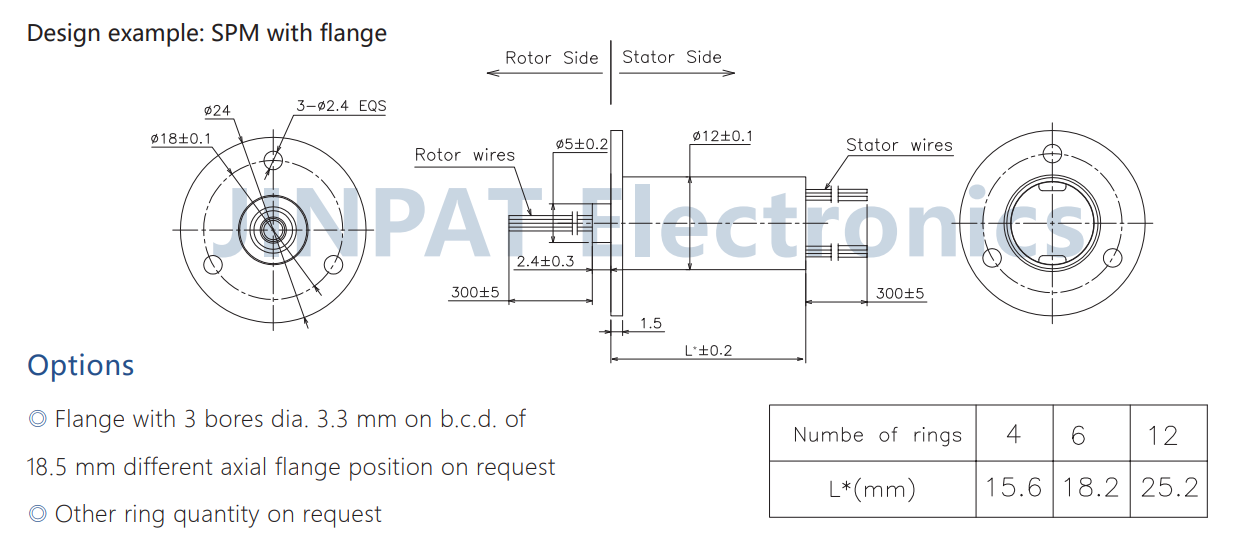

DESSIN TECHNIQUE
