Collecteur électrique tournant à faible encombrement LPC-06

Collecteur électrique tournant à faible encombrement LPC-06
Bague collectrice de type capuchon de taille moyenne standard LPC-06, avec un diamètre extérieur de 22 mm, une longueur de 18,6 ~ 32,5 mm, 6 canaux * 2A, utilisant une technologie nationale de traitement de surface de haut niveau, une précision de conception élevée, une apparence compacte et installation facile.
Les contacts sont fabriqués en matériau or sur or pour garantir une faible résistance de contact et une longue durée de vie. Il peut répondre à diverses normes de protection de l'environnement des pays et régions développés tels que l'Europe et les États-Unis, et peut être personnalisé pour avoir une longue durée de vie.
Contactez-nous

Diagramme apparence produit

Caractéristiques électriques et électroniques Propriété mécanique
Nombre de boucles total

Itinéraire 6

Vitesse de travail 0 ~ 300 tr/min
en détail 6 route 2A Matériel de contact or à or
tension de fonctionnement 0~240 V CA/CC Matériau de la coque Plastiques techniques
résistance à la compression

≥500VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

résistance d'isolation électrique ≥1000MΩ@500VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
Autre que
température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
classe de protection IP40

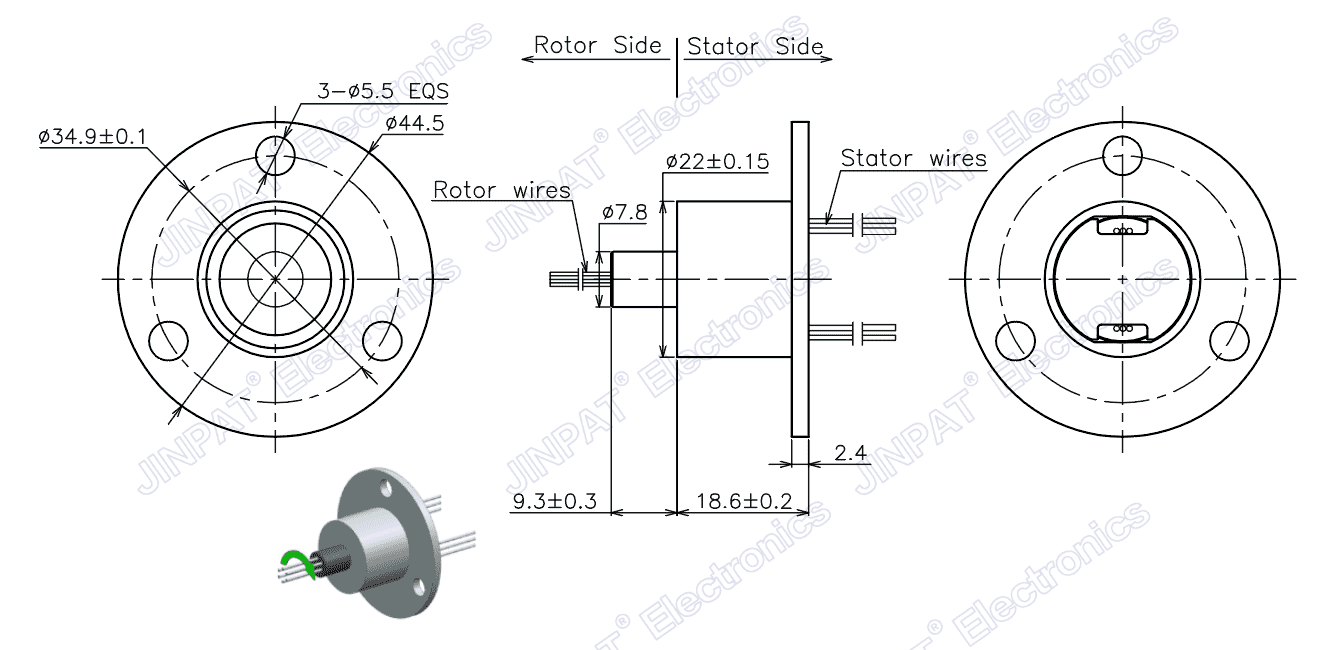

LPC-06 Dessin d'encombrement

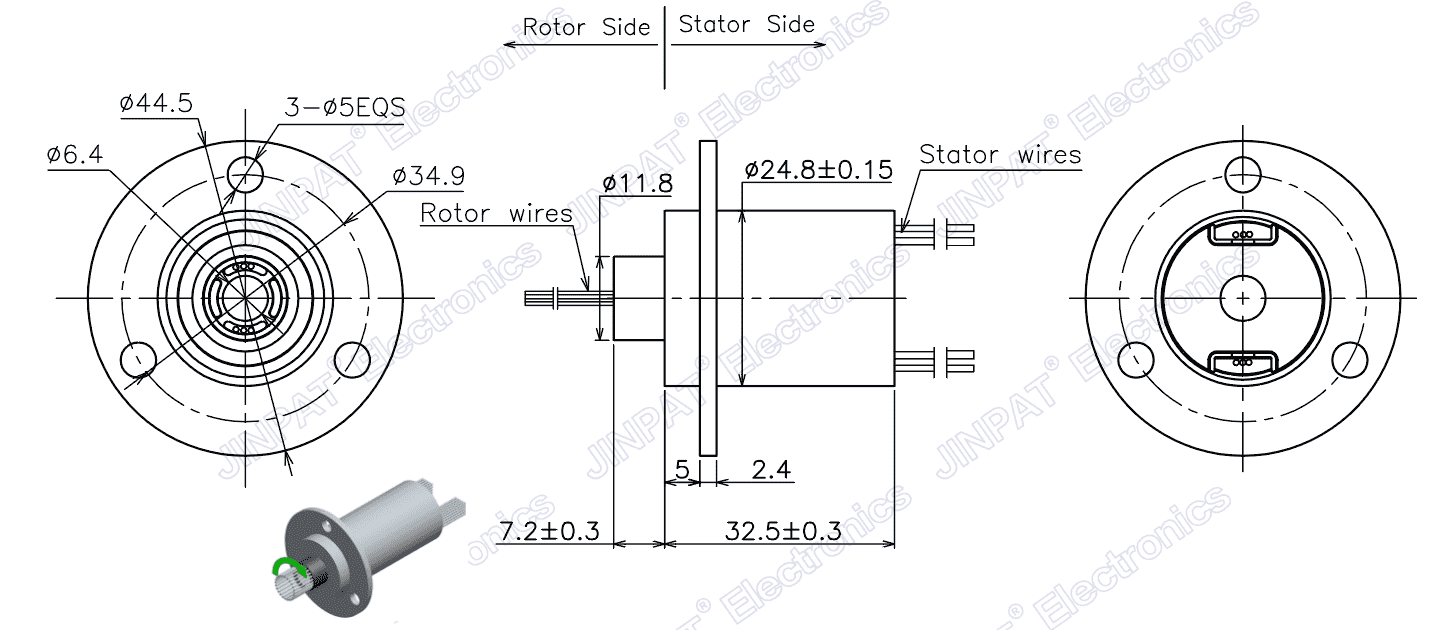

LPC-06YB Dessin d'encombrement

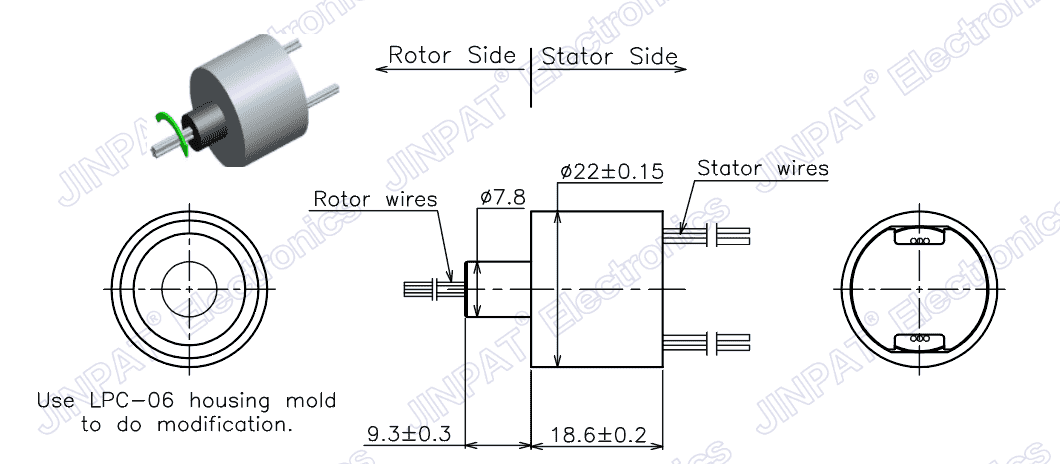

LPC-06YD Dessin d'encombrement

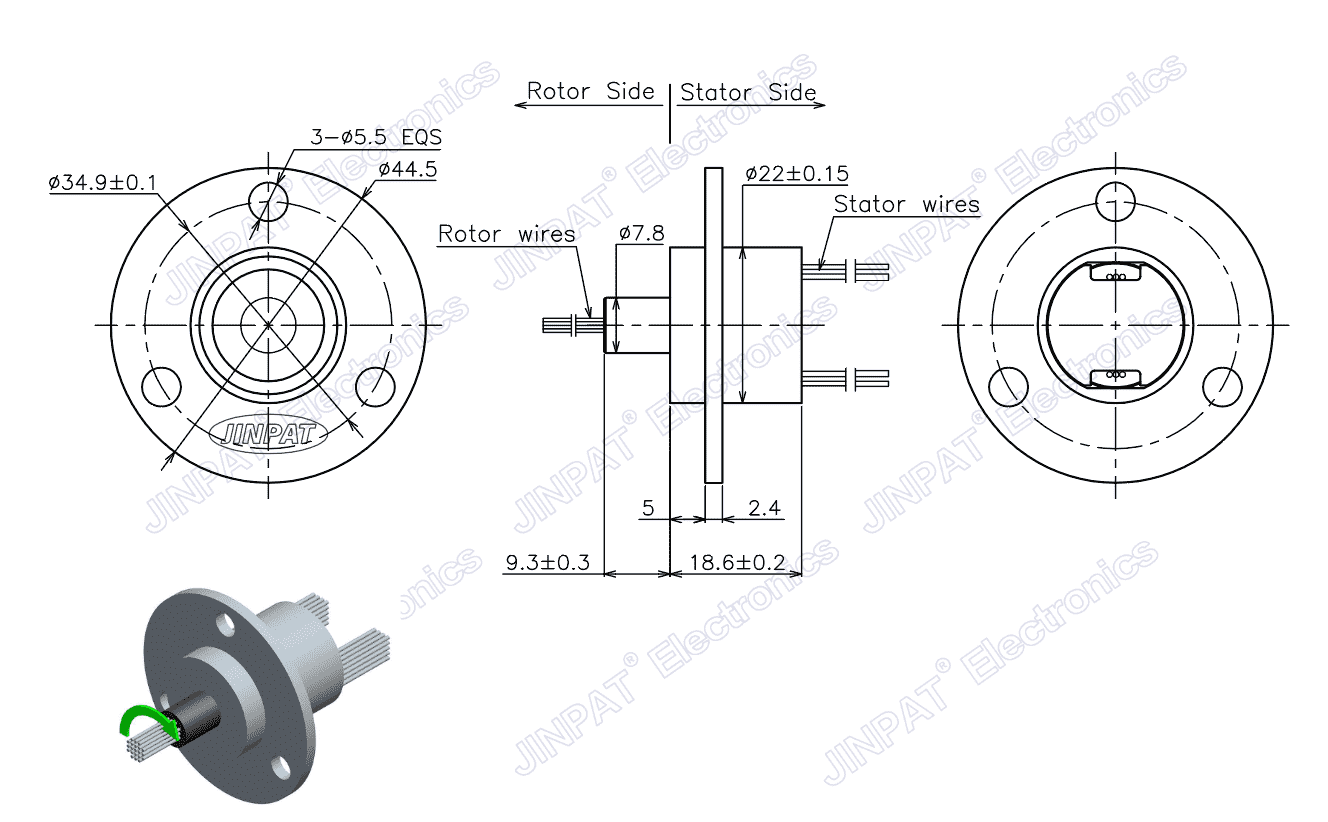

LPC-06YJ Dessin d'encombrement

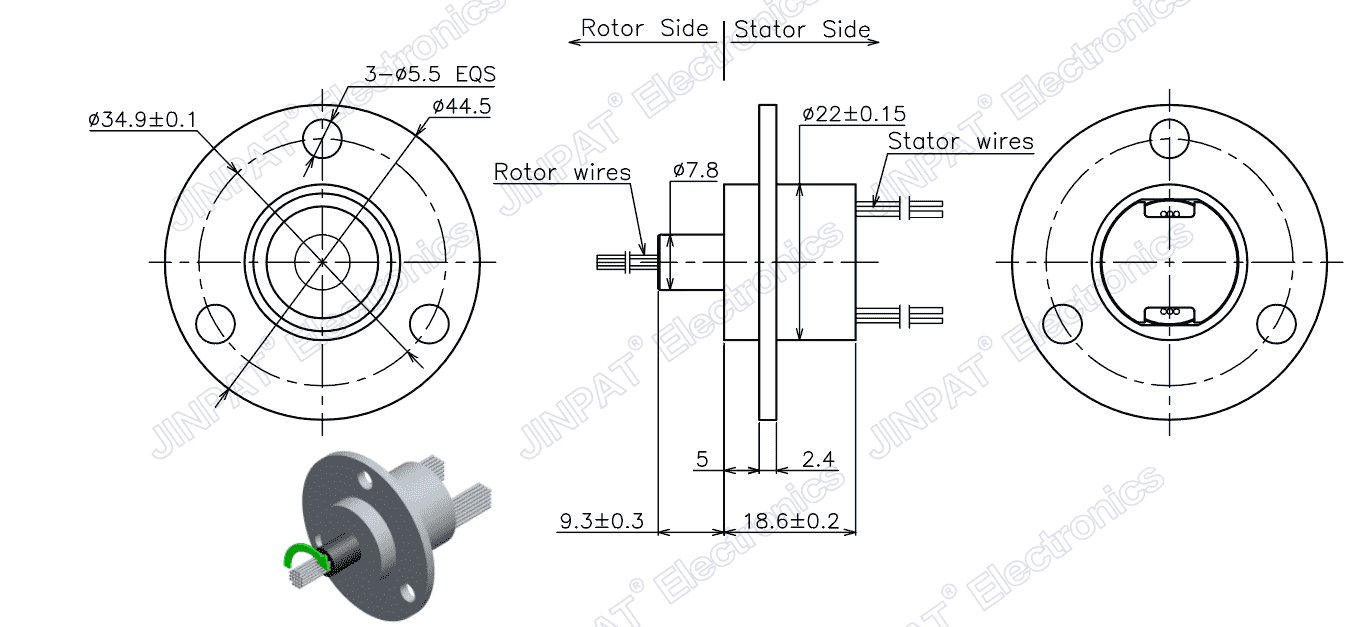

LPC-06YT Dessin d'encombrement

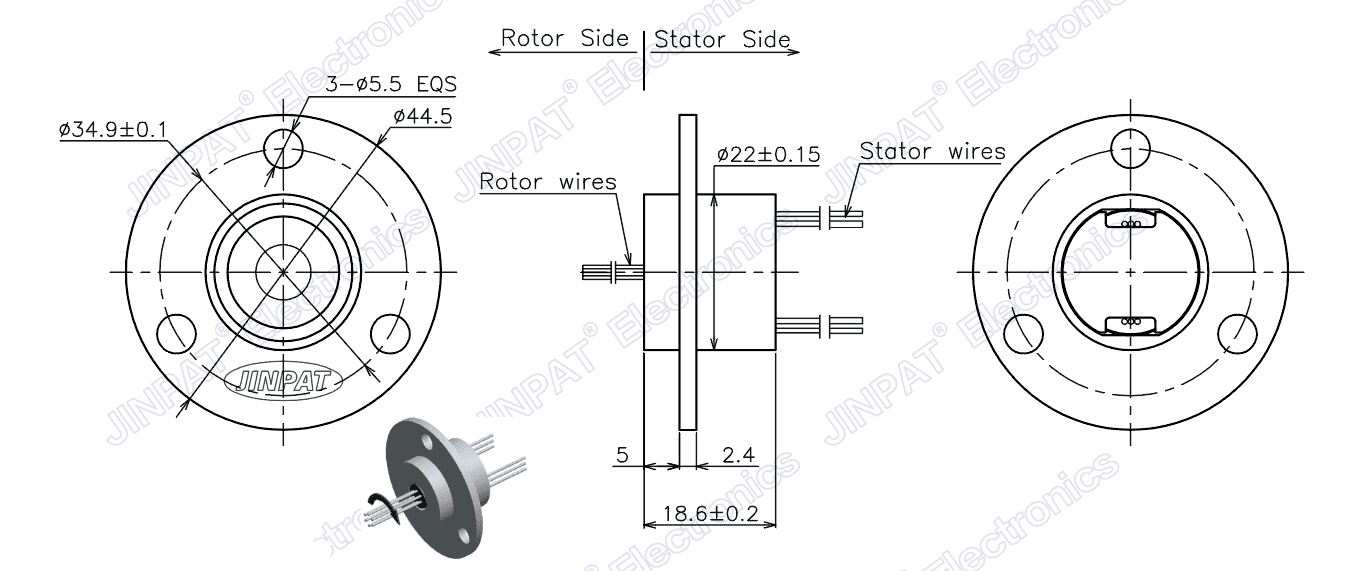

LPC-06YU Dessin d'encombrement
