Collecteur électrique tournant à faible encombrement LPC-24

Collecteur électrique tournant à faible encombrement LPC-24
Bague collectrice de type capuchon de taille moyenne standard LPC-24, avec un diamètre extérieur de 22 mm, une longueur de 42,3 mm, 24 canaux * 2A, adopte une technologie nationale de traitement de surface de haut niveau, a une précision de conception élevée, une apparence compacte et une installation facile .
Les contacts sont fabriqués en matériau or sur or pour garantir une faible résistance de contact et une longue durée de vie. Il peut répondre à diverses normes de protection de l'environnement des pays et régions développés tels que l'Europe et les États-Unis, et peut être personnalisé pour avoir une longue durée de vie.
Contactez-nous

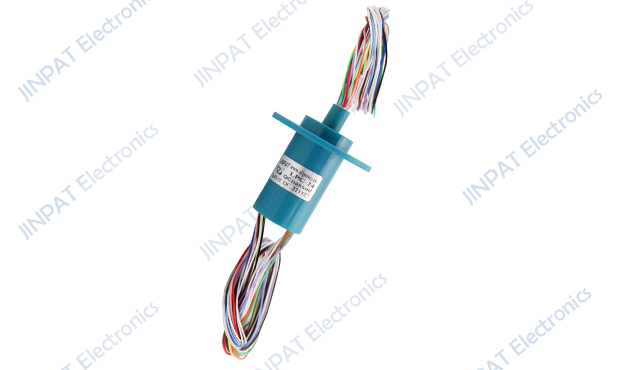

Diagramme apparence produit

Caractéristiques électriques et électroniques propriété mécanique
Nombre de boucles total

Itinéraire 24

Vitesse de travail 0 ~ 300 tr/min
en détail 24, route 2A Matériel de contact or à or
tension de fonctionnement 0~240 V CA/CC Matériau de la coque Plastiques techniques
résistance à la compression

≥500VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

résistance d'isolation électrique ≥1000MΩ@500VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
autre que
température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
classe de protection IP40

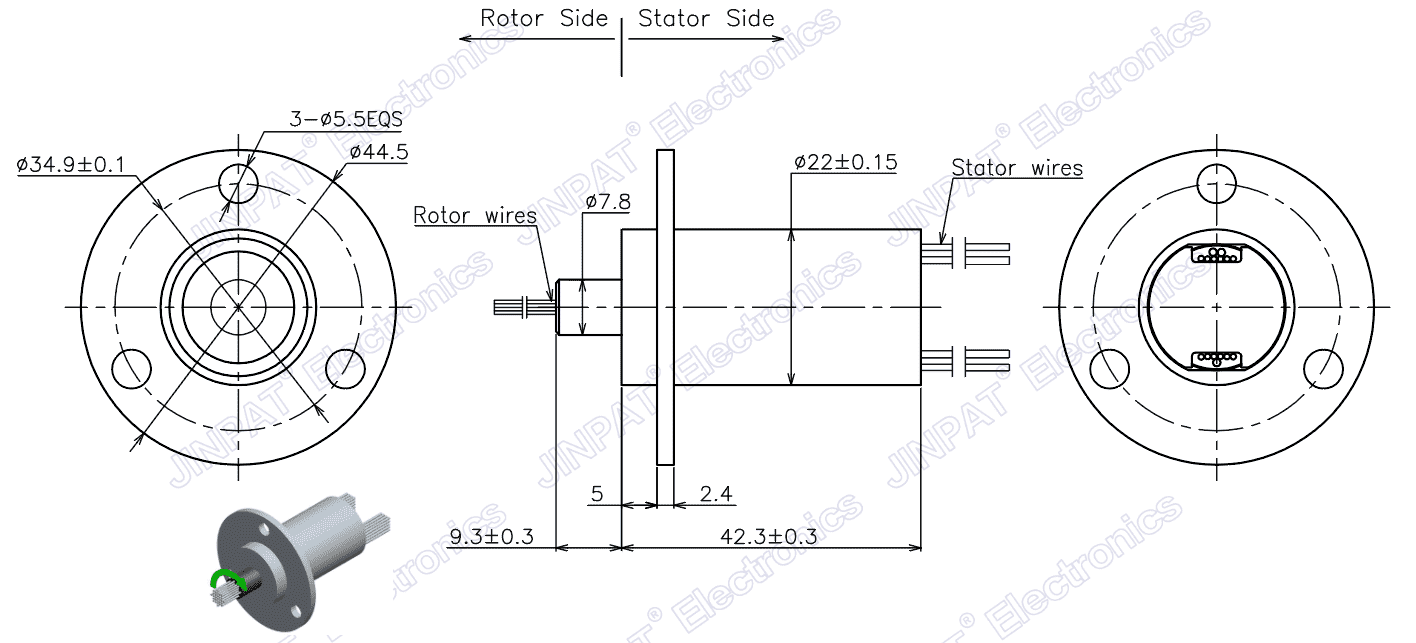

LPC-24 Dessin d'encombrement

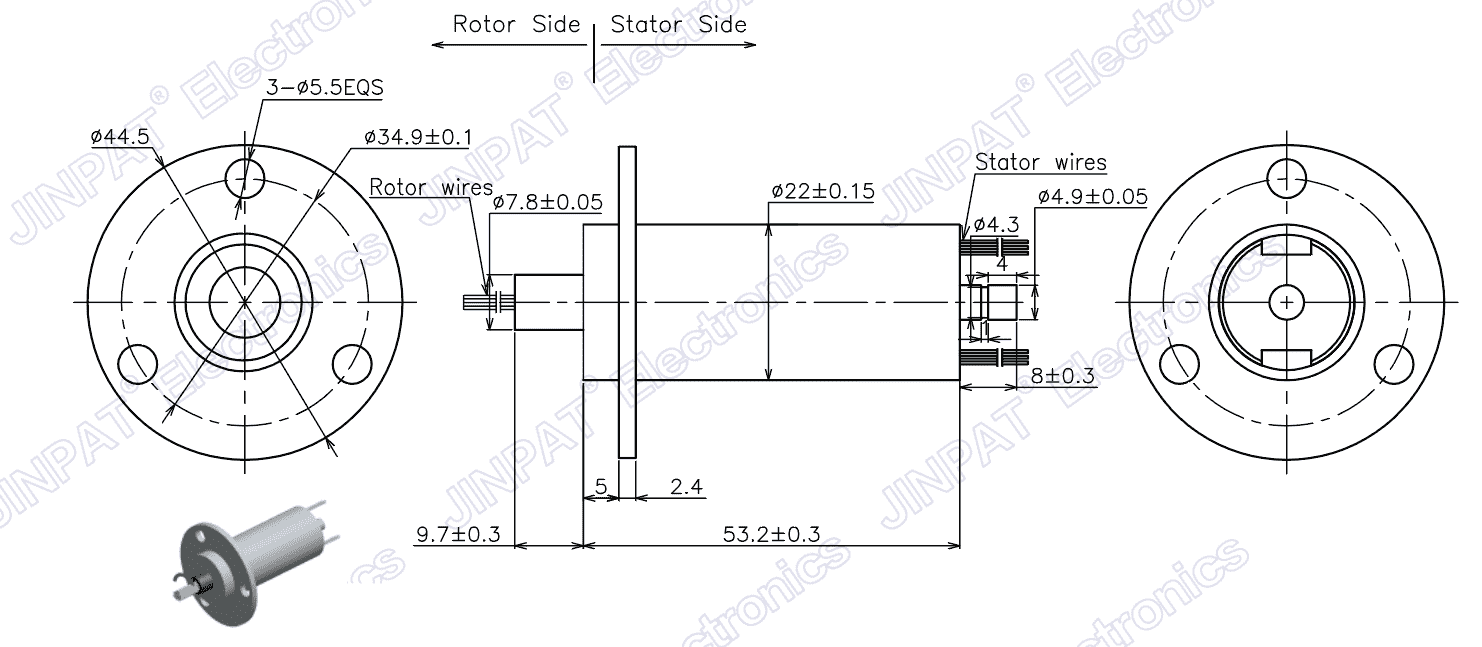

LPC-24YB Dessin d'encombrement

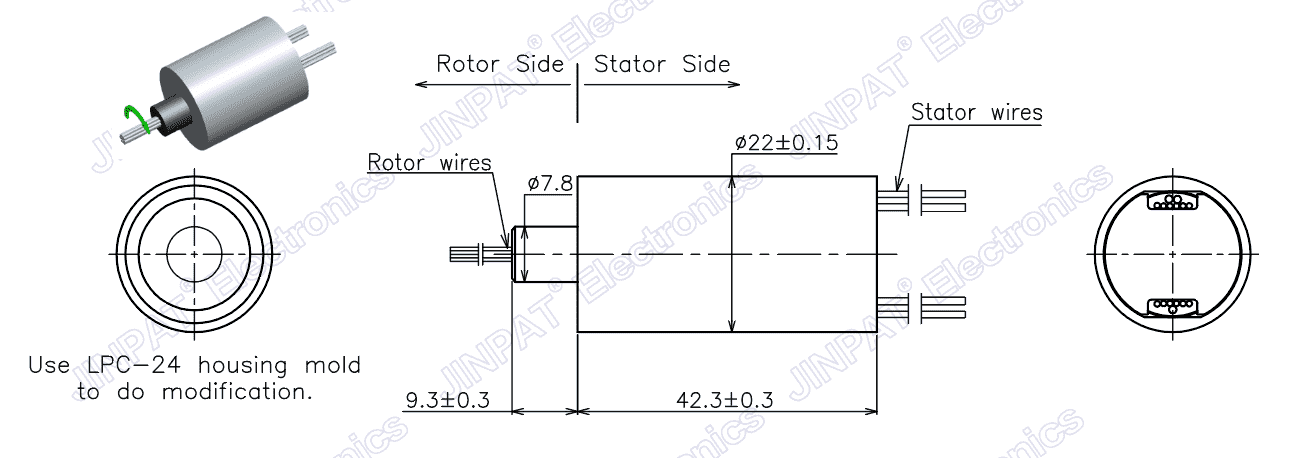

LPC-24YD Dessin d'encombrement

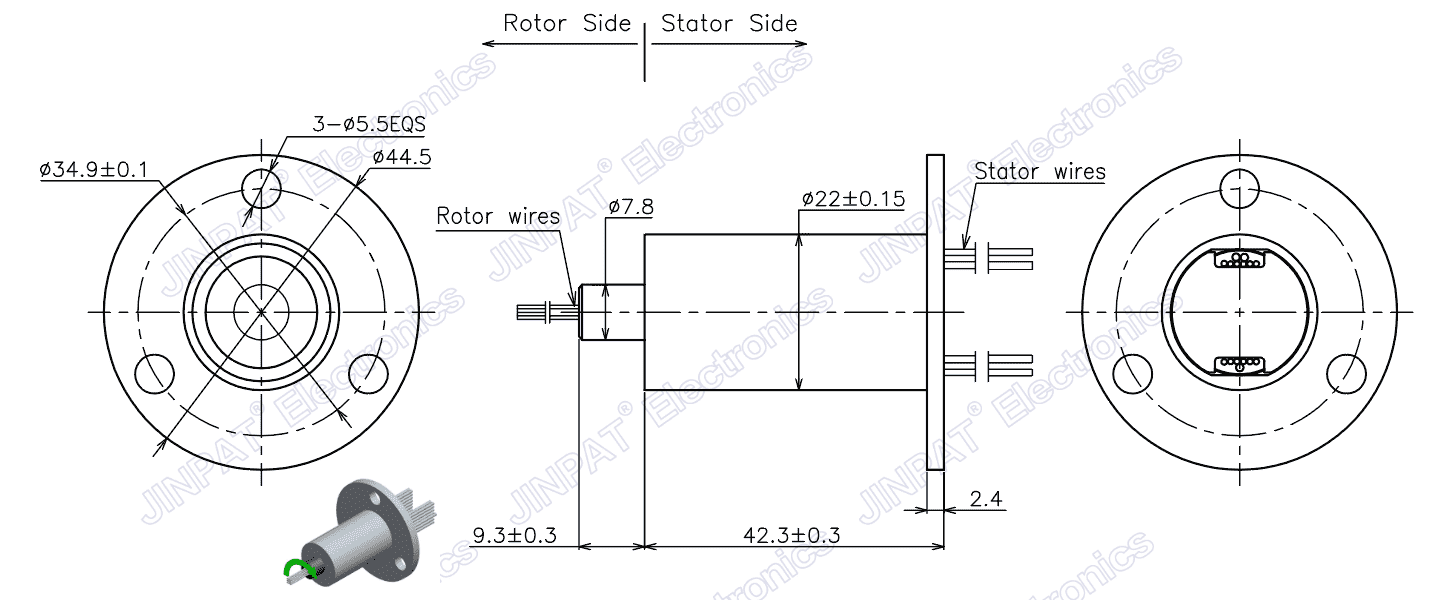

LPC-24YJ Dessin d'encombrement

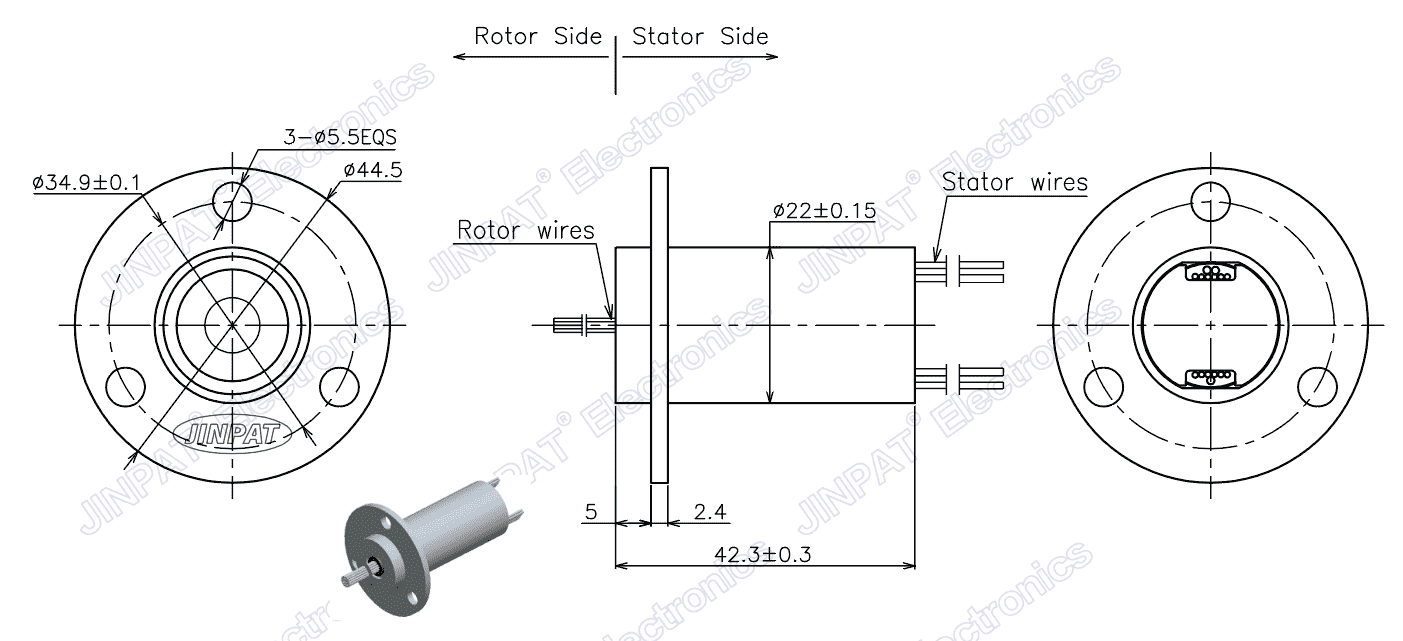

LPC-24YS Dessin d'encombrement

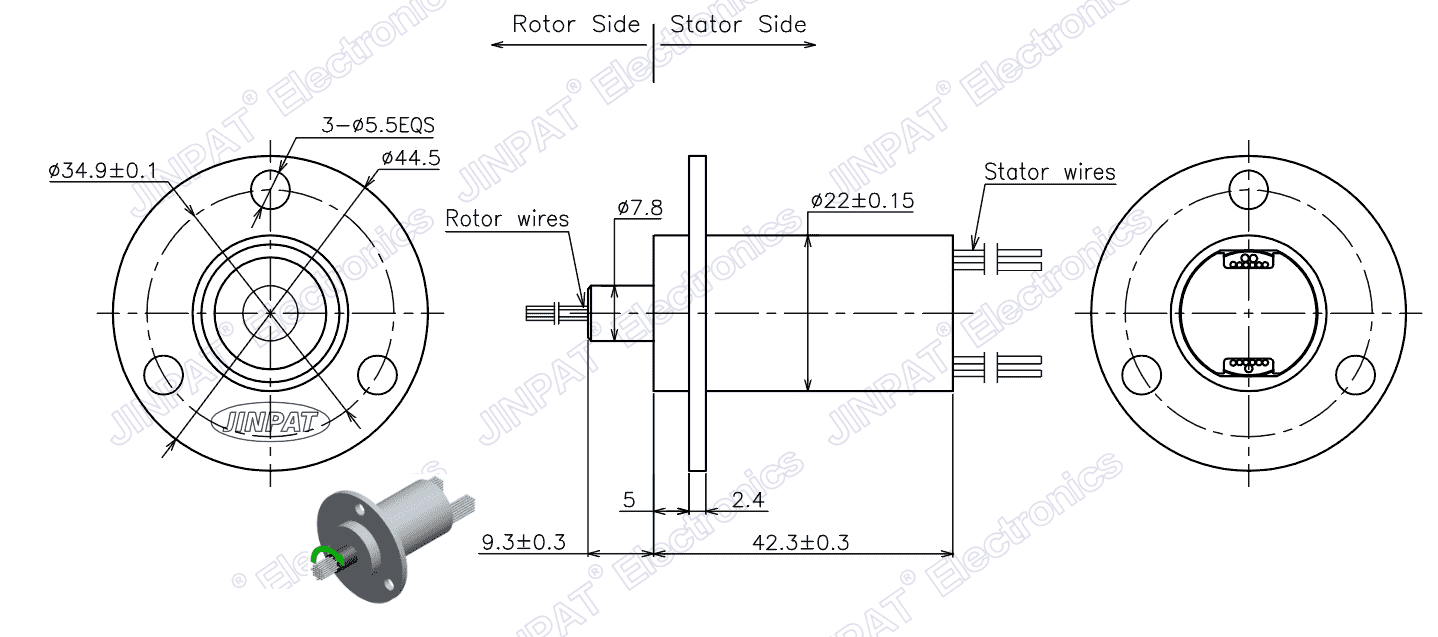

LPC-24YT Dessin d'encombrement

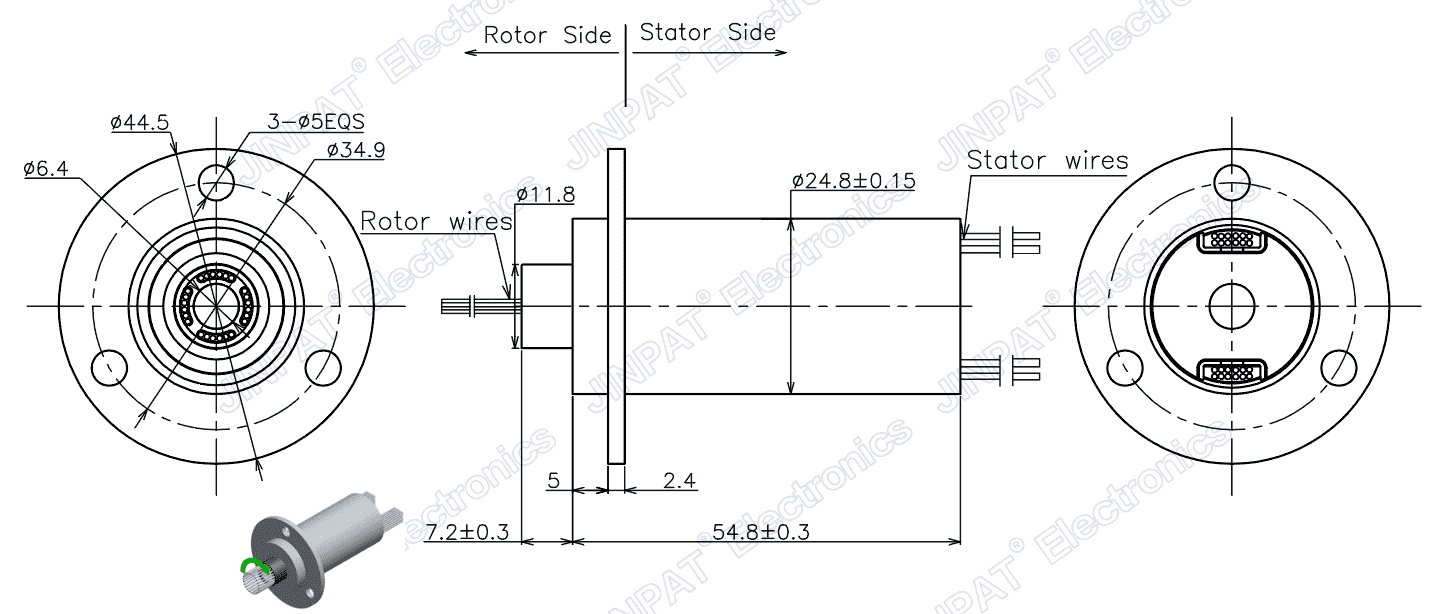

LPC-24YU Dessin d'encombrement
