Collecteur électrique tournant à faible encombrement LPC-76

Collecteur électrique tournant à faible encombrement LPC-76
Bague collectrice de type chapeau de taille moyenne standard LPC-76, avec un diamètre extérieur de 35,5 mm, une longueur de 105,7 mm, 76 canaux * 2A, adopte une technologie nationale de traitement de surface de haut niveau, a une précision de conception élevée, une apparence compacte et facile installation. Les contacts sont fabriqués en matériau or sur or pour garantir une faible résistance de contact et une longue durée de vie. Il peut répondre à diverses normes de protection de l'environnement des pays et régions développés tels que l'Europe et les États-Unis, et peut être personnalisé pour avoir une longue durée de vie.
Contactez-nous

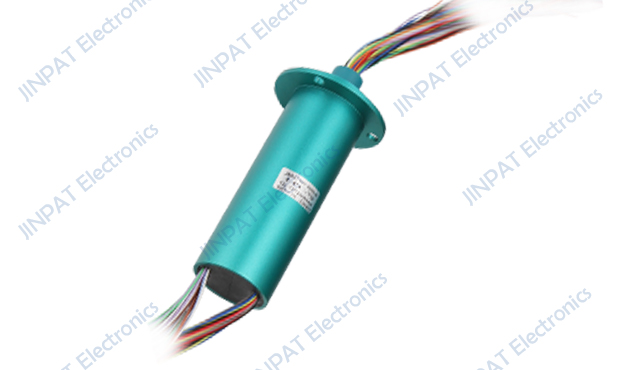

Diagramme apparence produit

Caractéristiques électriques et électroniques propriété mécanique
Nombre de boucles total

Itinéraire 76

Vitesse de travail 0 ~ 300 tr/min
en détail 76, route 2A Matériel de contact or à or
tension de fonctionnement 0~240 V CA/CC Matériau de la coque aluminium
résistance à la compression

≥500VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

résistance d'isolation électrique ≥100MΩ@500VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
autre que
température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
classe de protection IP40

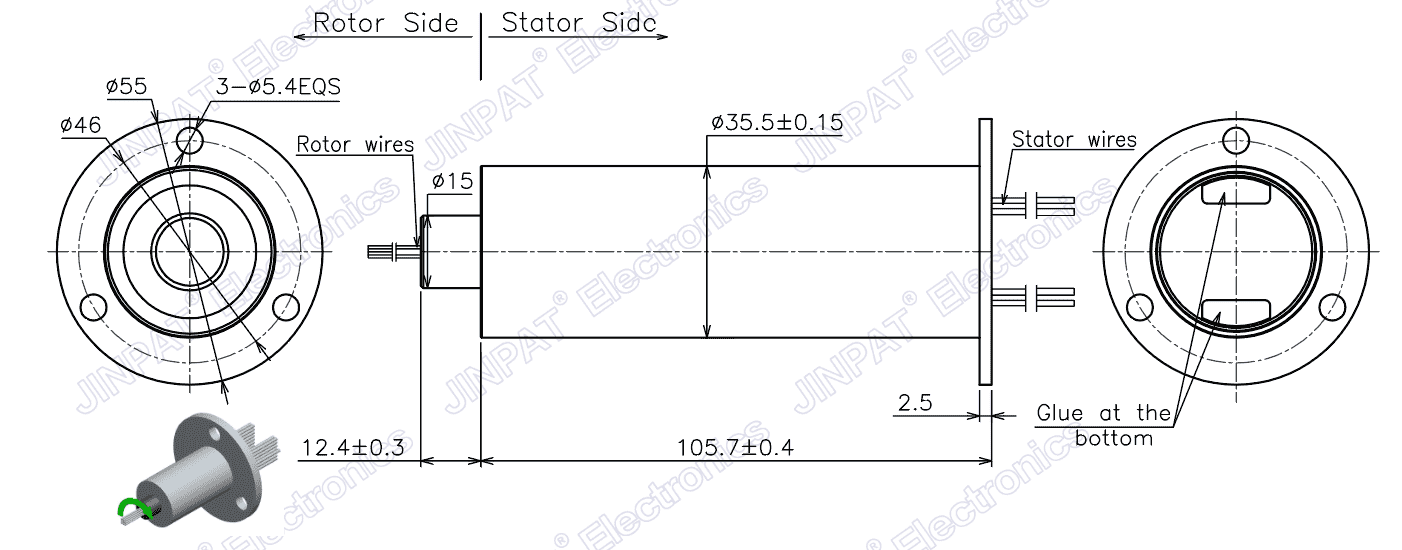

LPC-76 Dessin d'encombrement

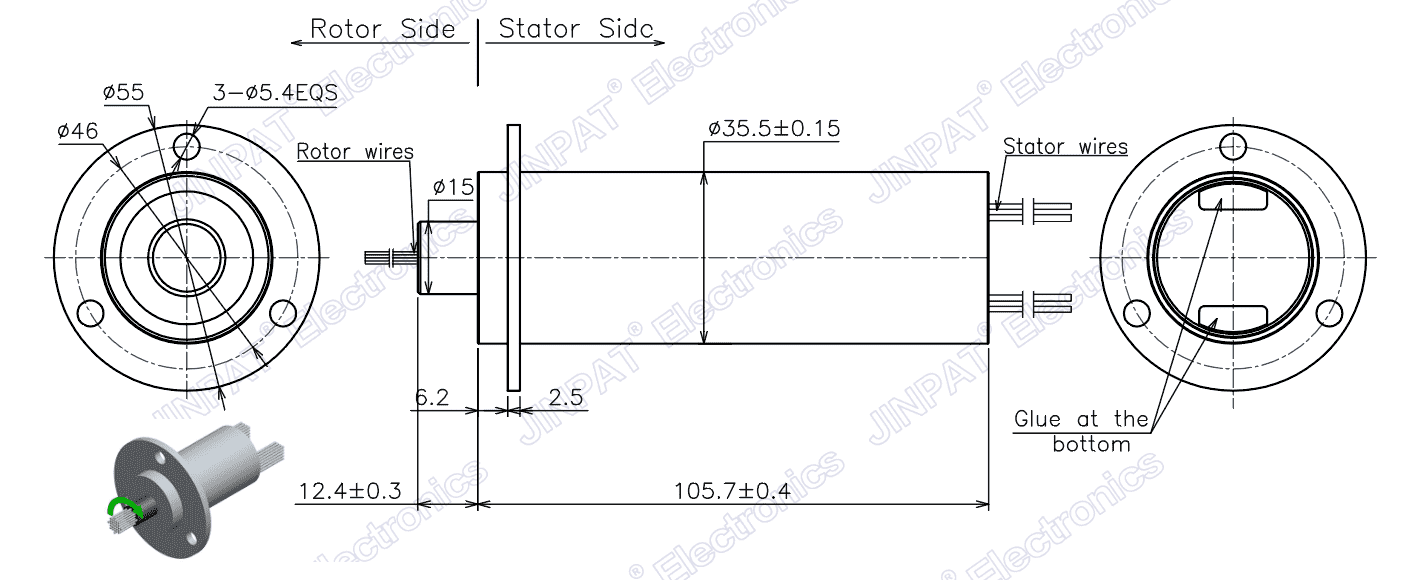

LPC-76YB Dessin d'encombrement

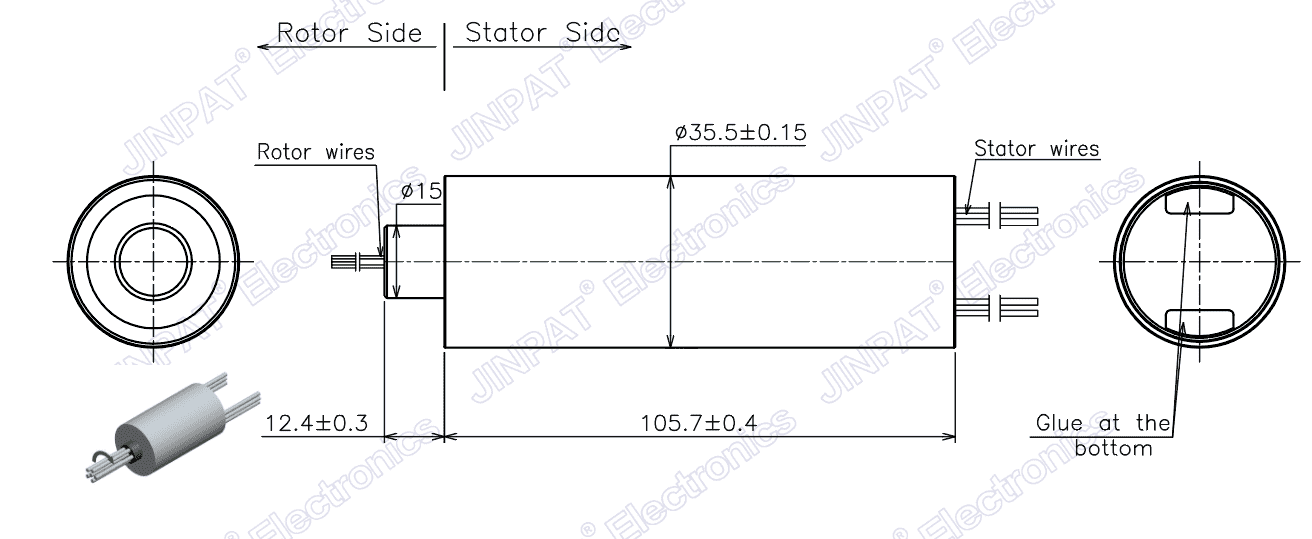

LPC-76YD Dessin d'encombrement

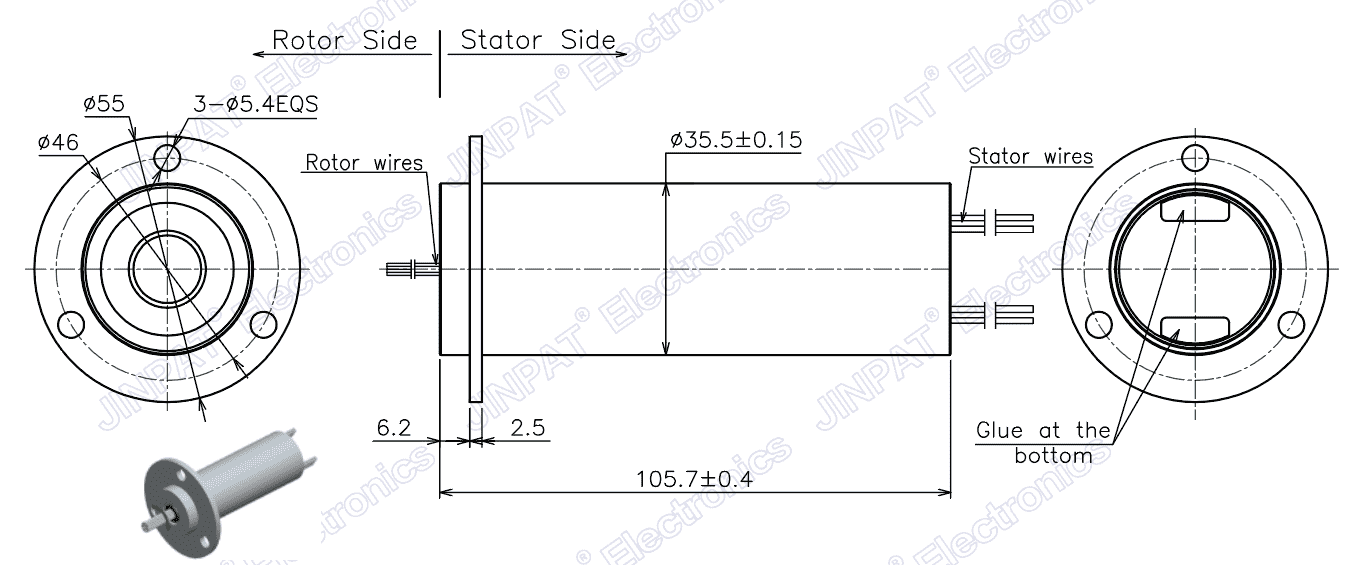

LPC-76YU Dessin d'encombrement
