Collecteur électrique tournant à faible encombrement LPM-18

Collecteur électrique tournant à faible encombrement LPM-18
La bague collectrice miniature de type capuchon de la série LPM-18 a un diamètre extérieur de 12,8 mm, une longueur de 23,5 mm et 18 canaux de 2*A. Il adopte une technologie de traitement de surface de haute qualité et des contacts or-or pour garantir une faible résistance de contact et une longue durée de vie, qui peuvent répondre à diverses normes de protection de l'environnement dans les pays et régions développés tels que l'Europe et les États-Unis, et peuvent être personnalisés avec un long service. vie.
Si vous avez des besoins particuliers, veuillez nous contacter à temps afin que nos ingénieurs commerciaux puissent vous recommander des modèles de bagues collectrices et des solutions personnalisées.
Contactez-nous

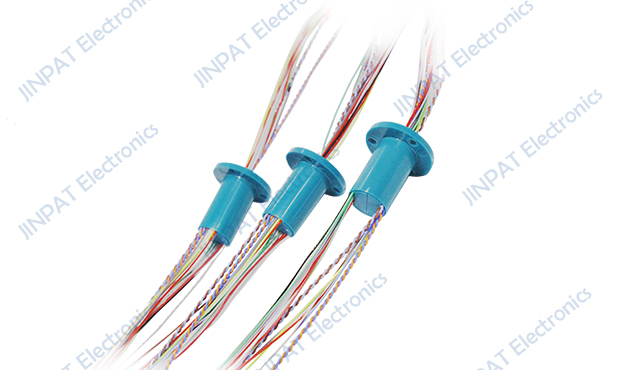

Diagramme apparence produit

Caractéristiques électriques et électroniques Propriété mécanique

Nombre

de boucles

total

Itinéraire 18

Vitesse de travail 0 ~ 300 tr/min
en détail 18, route 1A Matériel de contact or à or
Tension de fonctionnement 0~110 V CA/CC Matériau de la coque Plastiques techniques
Résistance à la compression

≥300VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

Résistance d'isolation électrique ≥500MΩ@300VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
Autre que
Température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
classe de protection IP40

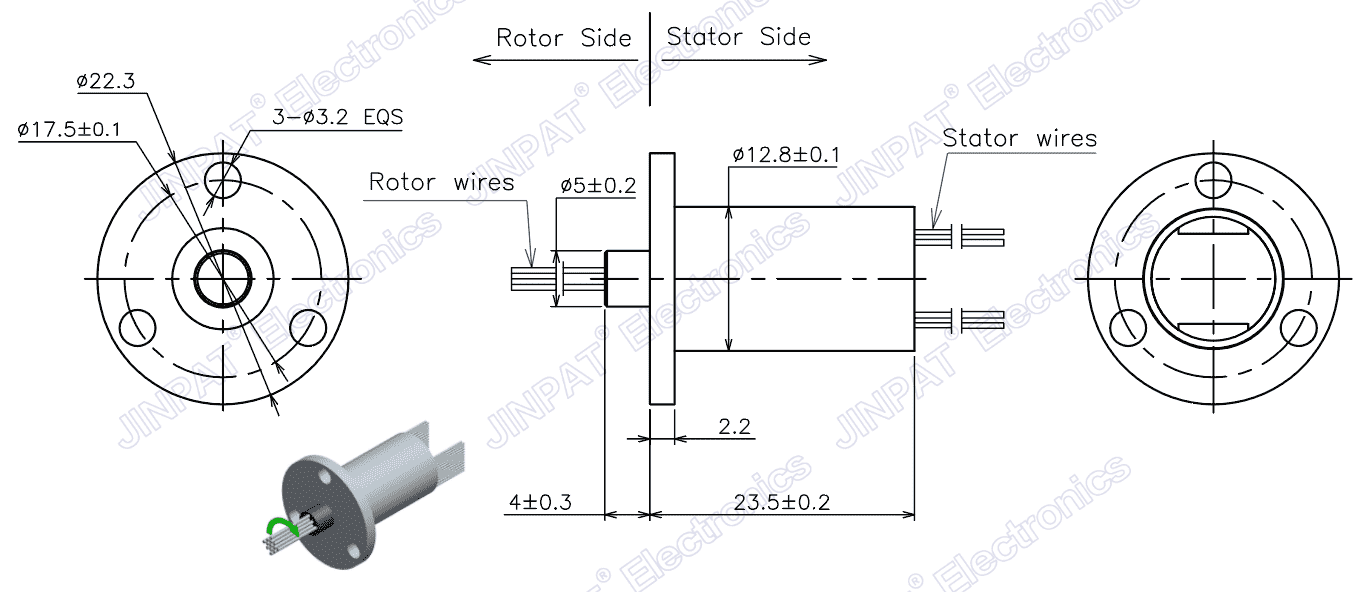

LPM-18 Dessin d'encombrement

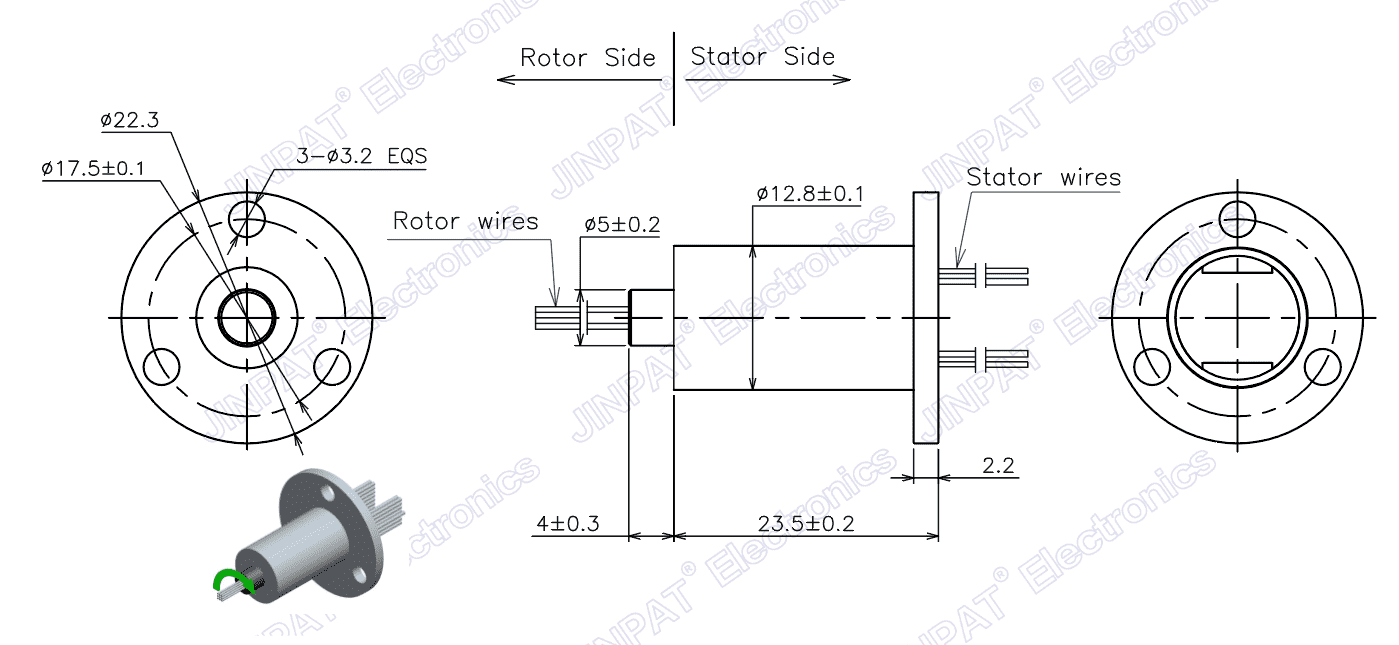

LPM-18YB Dessin d'encombrement

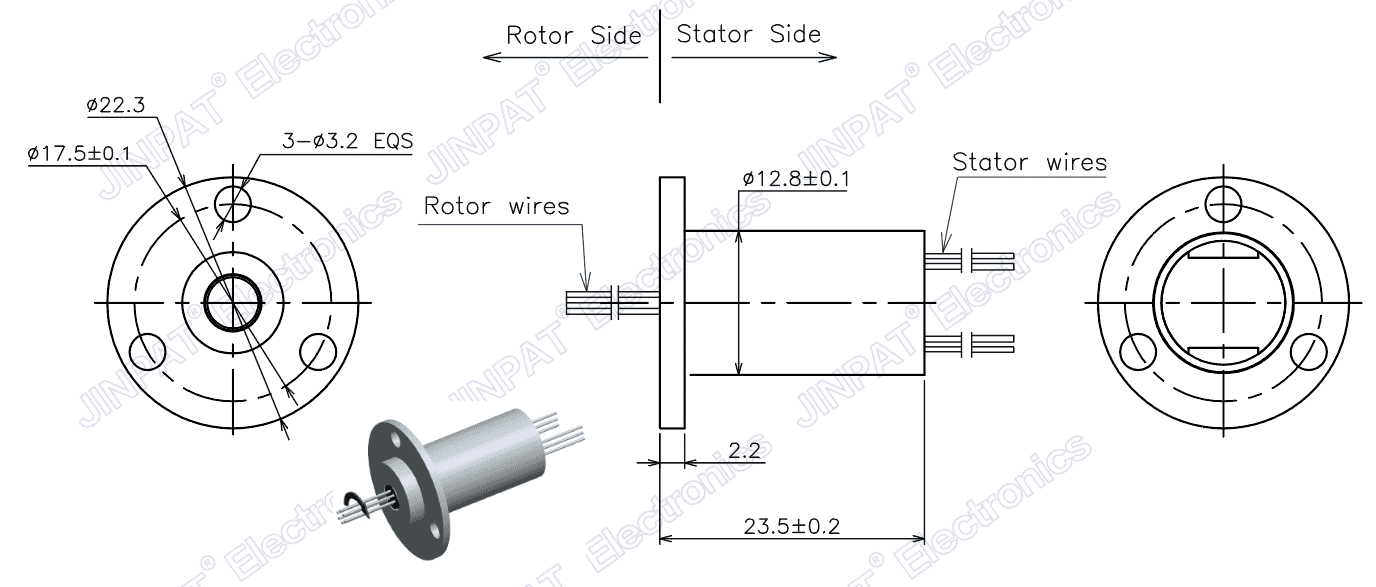

LPM-18YD Dessin d'encombrement

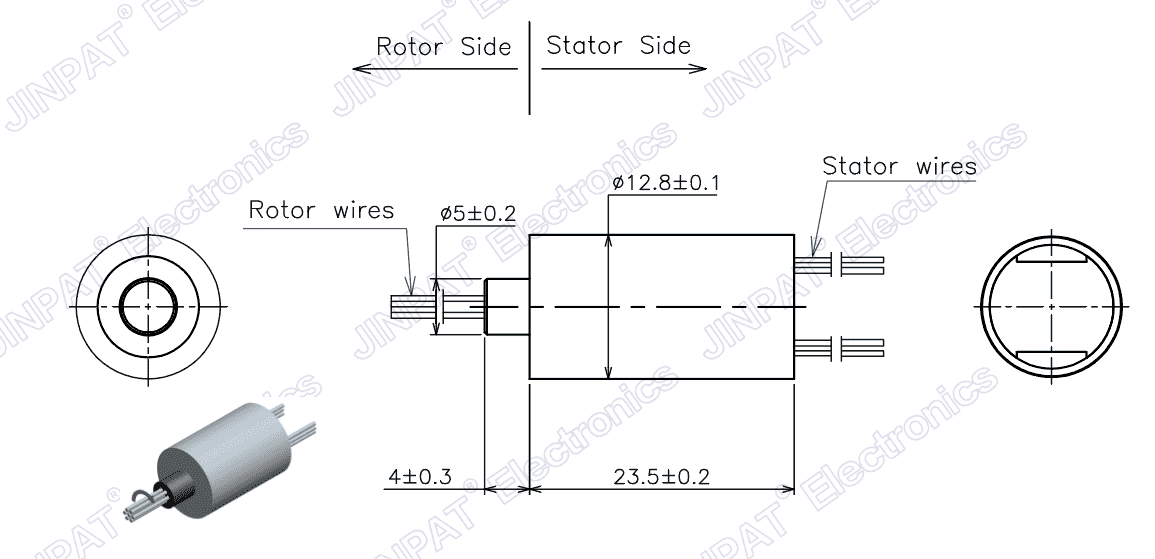

LPM-18YJ Dessin d'encombrement

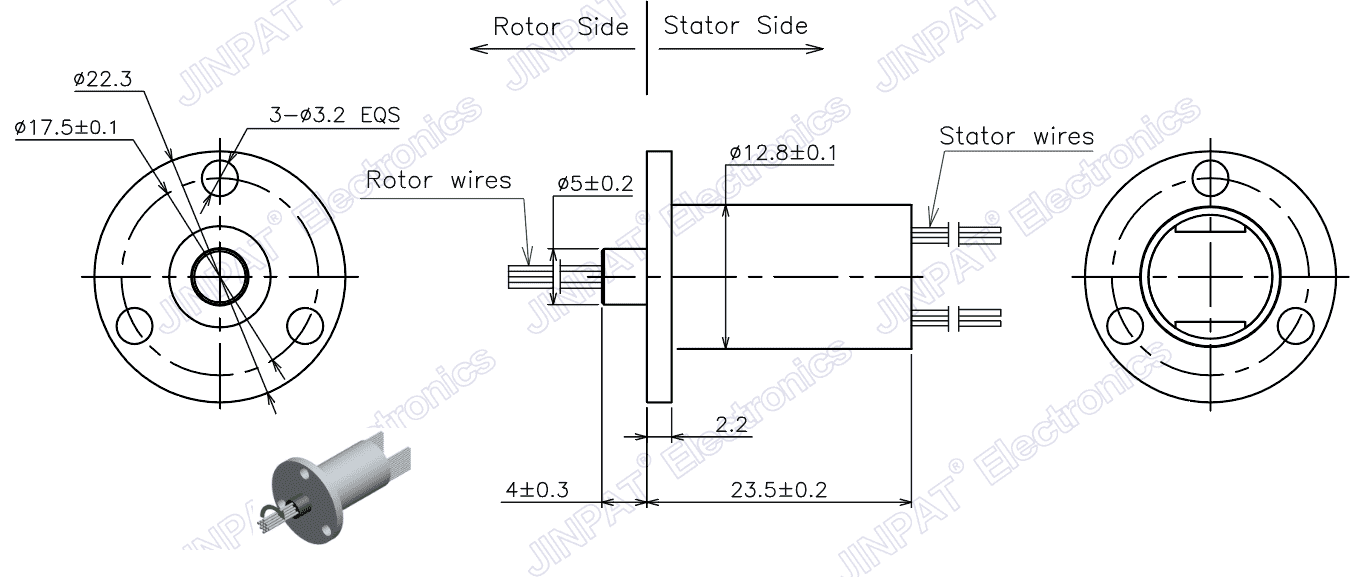

LPM-18YU Dessin d'encombrement
