Collecteur électrique tournant à faible encombrement LPM-24

Collecteur électrique tournant à faible encombrement LPM-24
La bague collectrice miniature de type capuchon de la série LPM-24 a un diamètre extérieur de 15,5 mm, une longueur de 34 mm, 24 canaux 2*A, utilisant une technologie de traitement de surface de haute qualité, un contact or-or, assurant une faible résistance de contact et une longue durée de vie. vie professionnelle, qui puisse répondre aux besoins de l’Europe et des États-Unis. Diverses normes de protection de l'environnement des pays et régions développés, etc., peuvent être personnalisées avec une longue durée de vie.
Si vous avez des besoins particuliers, veuillez nous contacter à temps afin que nos ingénieurs commerciaux puissent vous recommander des modèles de bagues collectrices et des solutions personnalisées.
Contactez-nous

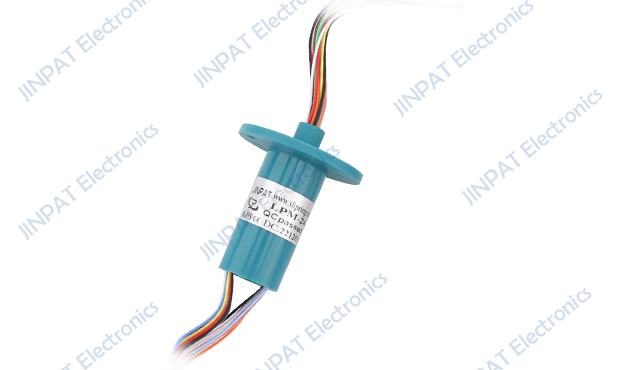

Diagramme apparence produit

Caractéristiques électriques et électroniques Propriété mécanique
Nombre de boucles total

Itinéraire 24

Vitesse de travail 0 ~ 300 tr/min
en détail 24, route 1A Matériel de contact or à or
Tension de fonctionnement 0~110 V CA/CC Matériau de la coque Plastiques techniques
Résistance à la compression

≥300VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

Résistance d'isolation électrique ≥500MΩ@300VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
Autre que
Température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
Classe de protection IP40

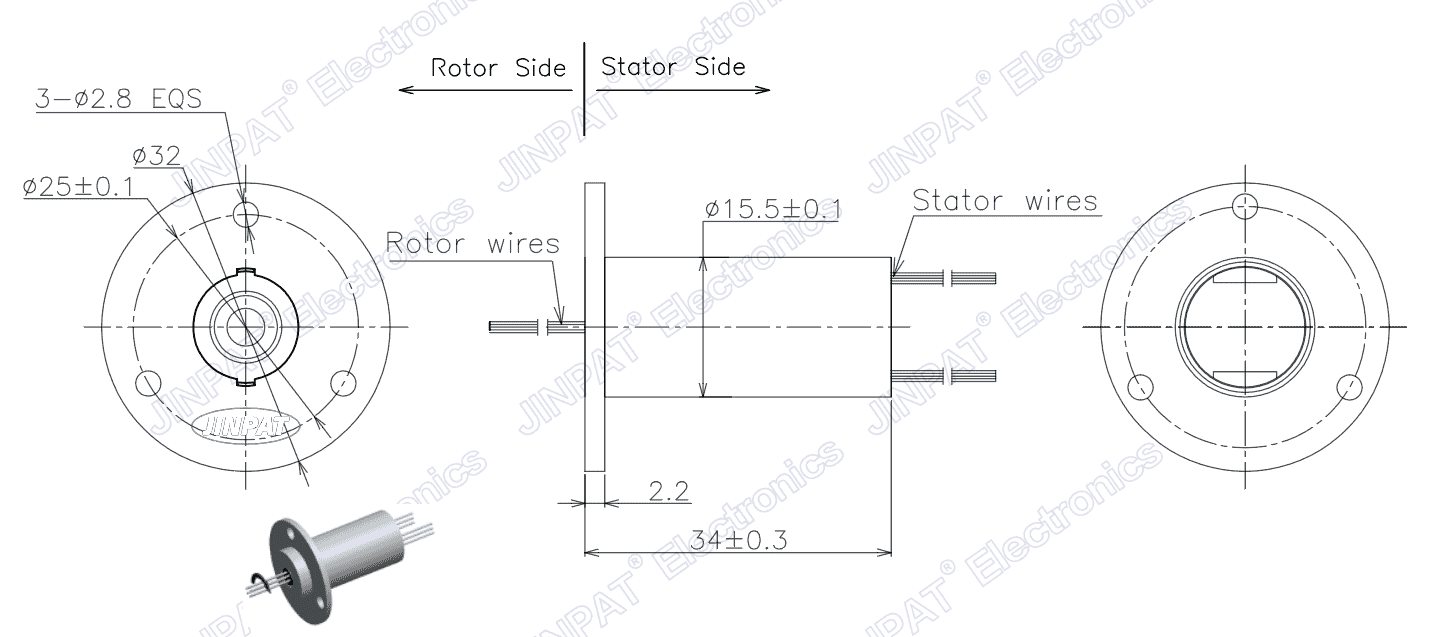

LPM-24 Dessin d'encombrement

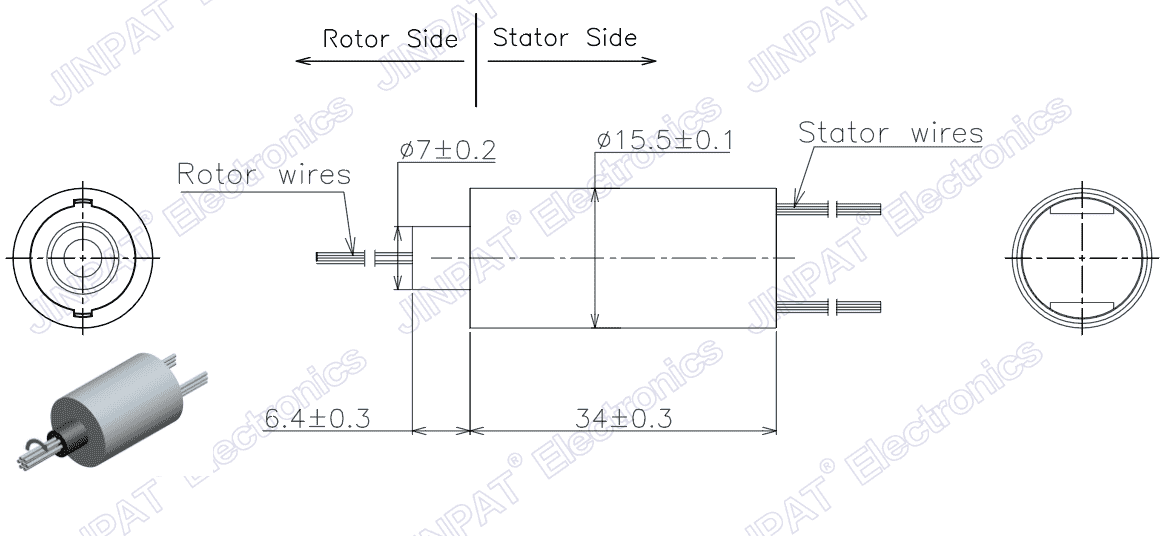

LPM-24YB Dessin d'encombrement

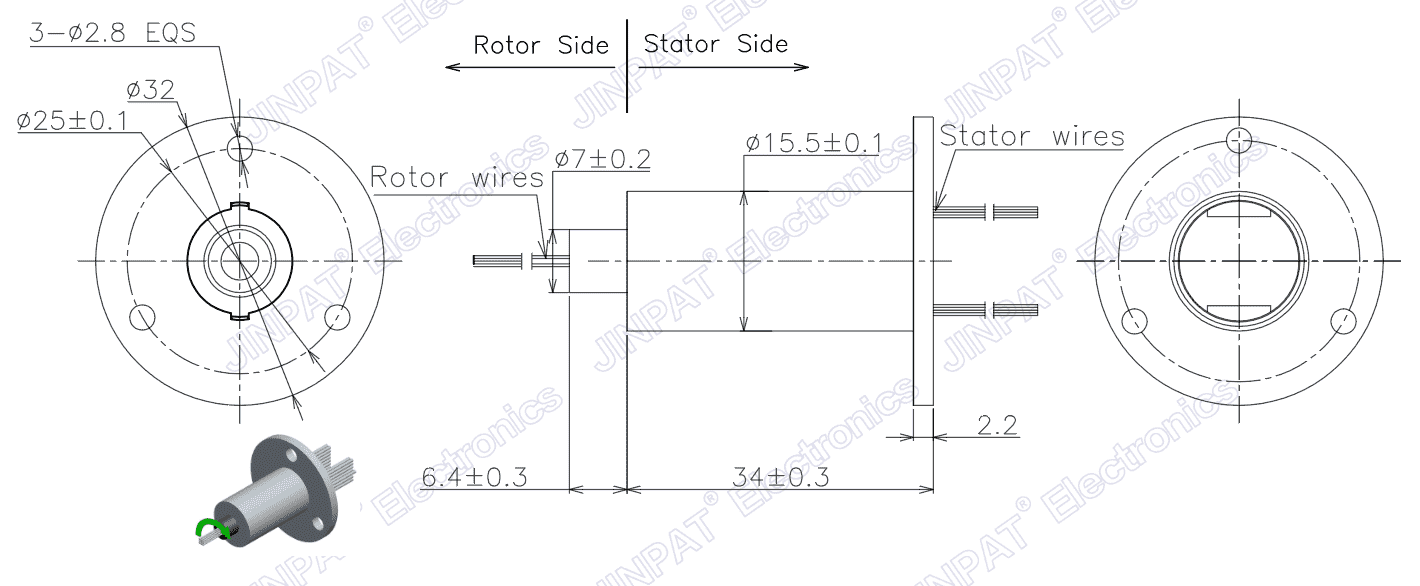

LPM-24YD Dessin d'encombrement

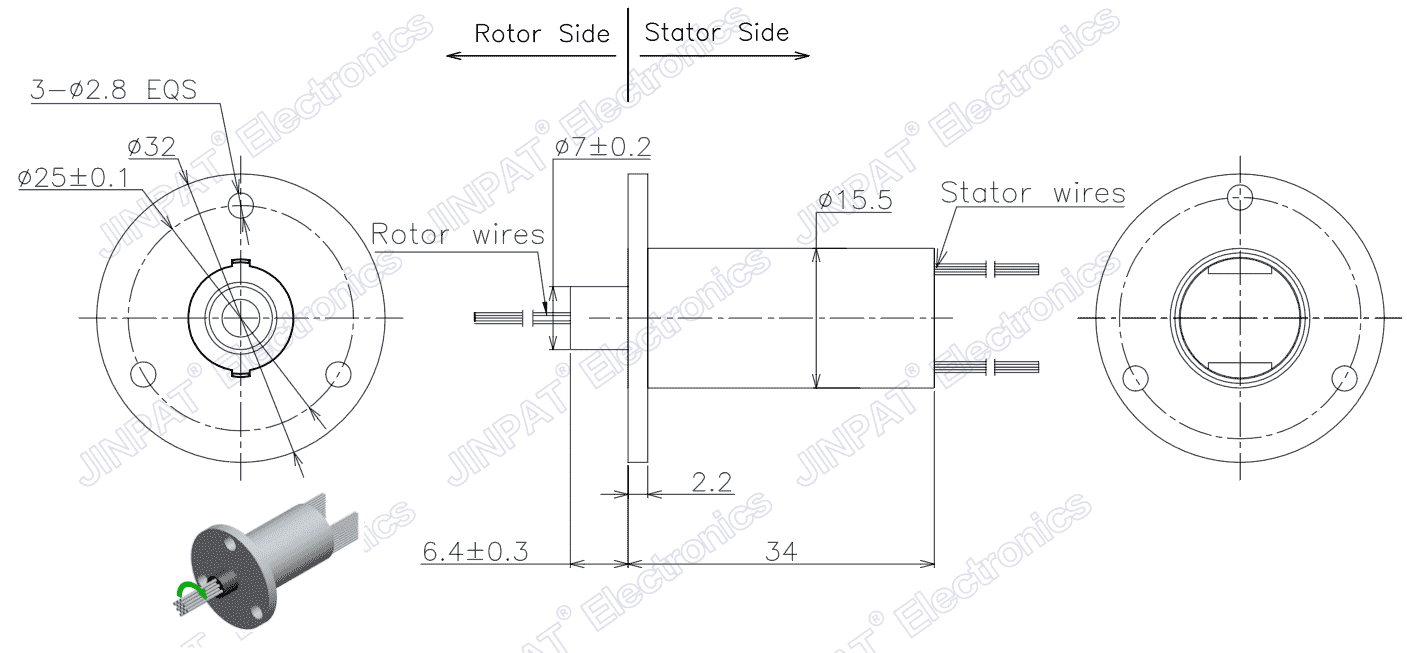

LPM-24YJ Dessin d'encombrement


LPM-24YU Dessin d'encombrement
