Collecteur électrique tournant à faible encombrement LPM-30

Collecteur électrique tournant à faible encombrement LPM-30
La bague collectrice miniature de type capuchon de la série LPM-30 a un diamètre extérieur de 16 mm, une longueur de 37 mm et 30 canaux 1*A. Il adopte une technologie de traitement de surface de haut niveau et possède des contacts or-or pour garantir une faible résistance de contact et une longue durée de vie. Elle peut répondre aux besoins de l’Europe et des États-Unis. Diverses normes de protection de l'environnement dans les pays et régions développés peuvent être personnalisées avec une longue durée de vie.
Si vous avez des besoins particuliers, veuillez nous contacter à temps afin que nos ingénieurs commerciaux puissent vous recommander des modèles de bagues collectrices et des solutions personnalisées.
Contactez-nous

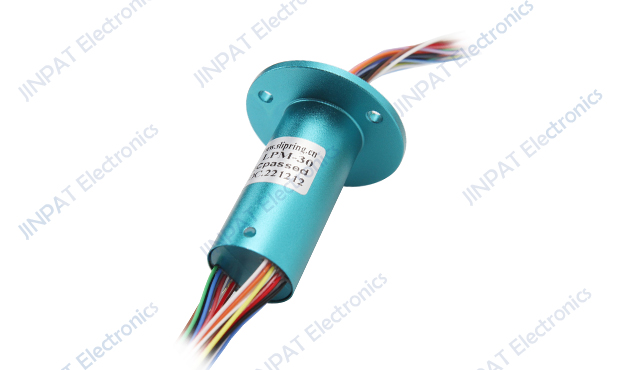

Diagramme apparence produit

Caractéristiques électriques et électroniques Propriété mécanique
Nombre de boucles total

Itinéraire 30

Vitesse de travail 0 ~ 300 tr/min
en détail 30, route 1A Matériel de contact or à or
Tension de fonctionnement 0~110 V CA/CC Matériau de la coque Alliage d'aluminium
Résistance à la compression

≥300VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

Résistance d'isolation électrique ≥500MΩ@300VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
Autre que
Température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
Classe de protection IP40

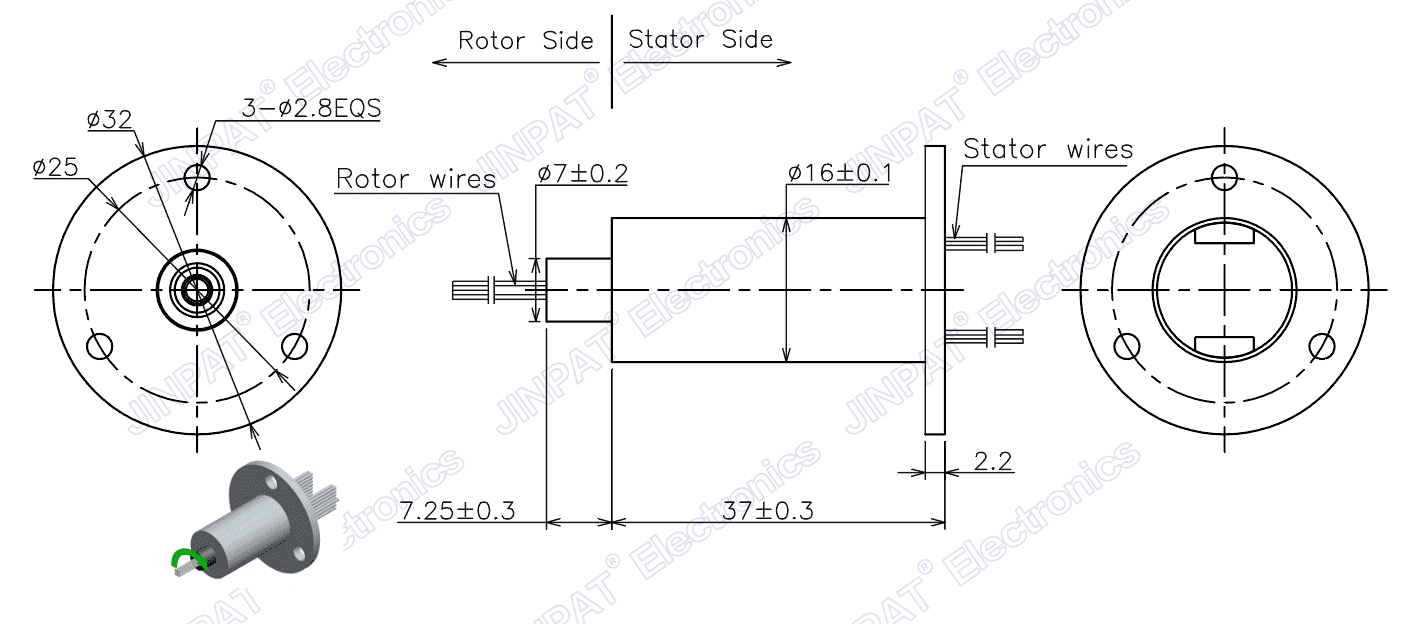

LPM-30 Dessin d'encombrement

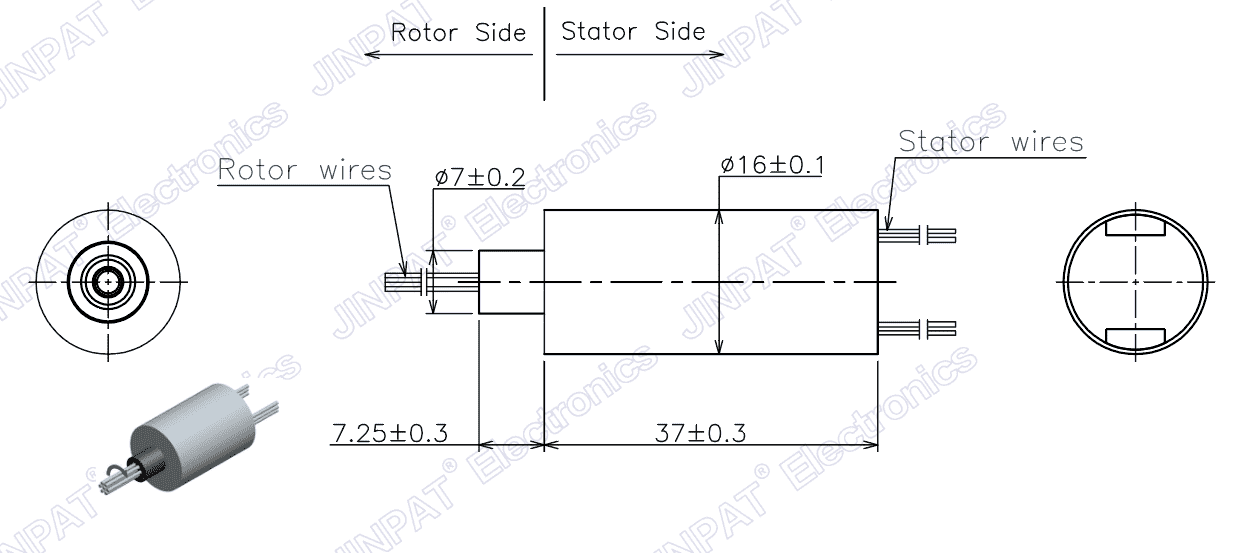

LPM-30YB Dessin d'encombrement

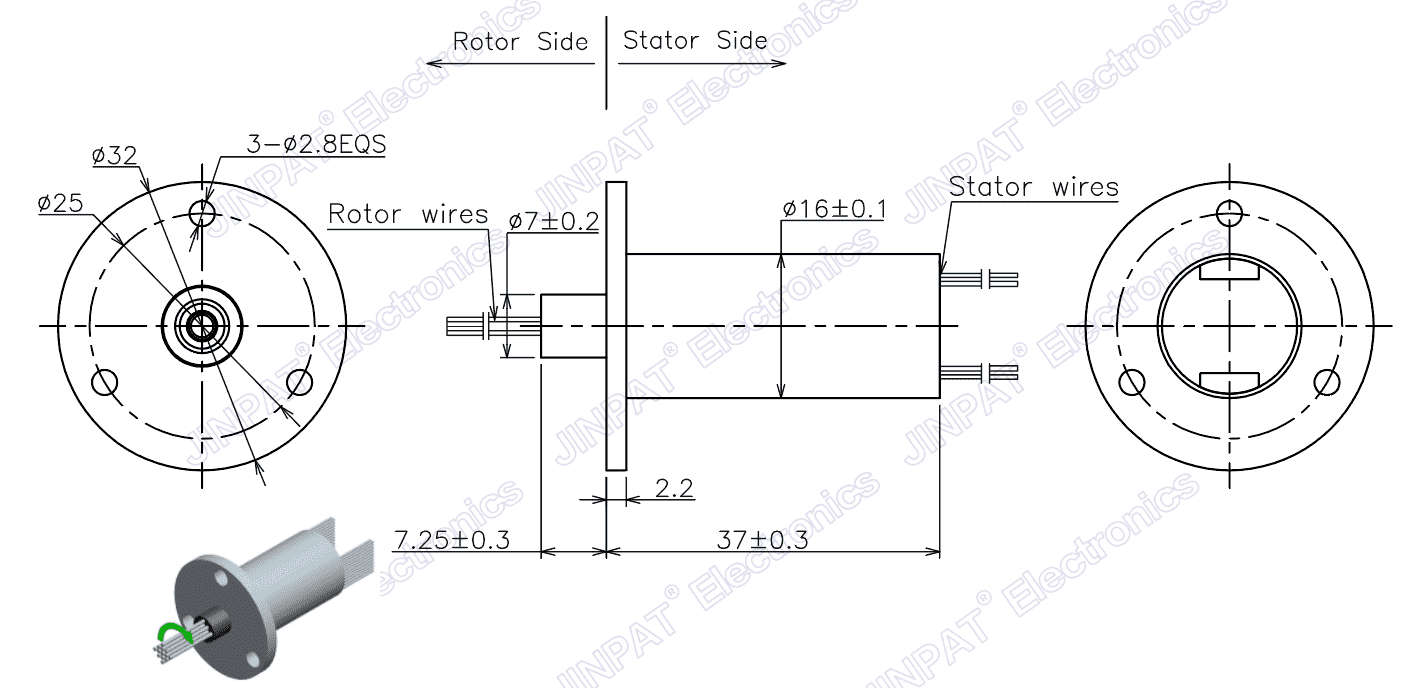

LPM-30YD Dessin d'encombrement

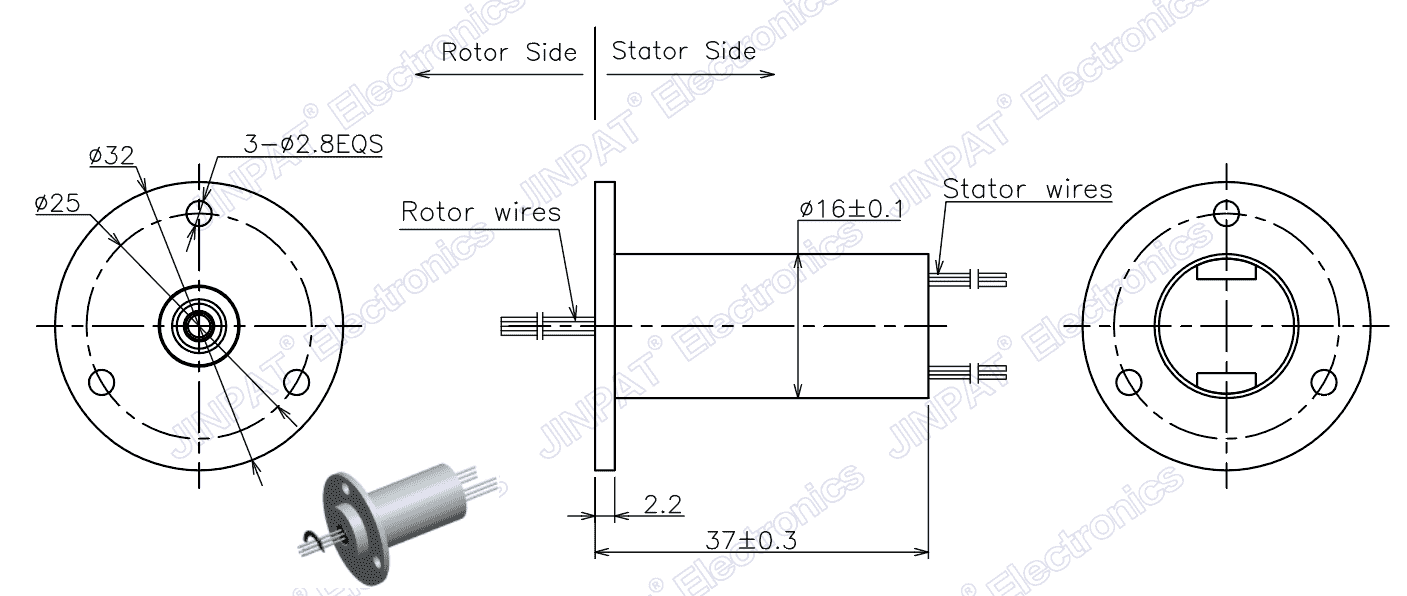

LPM-30YU Dessin d'encombrement
