Collecteur électrique tournant à faible encombrement

Collecteur électrique tournant à faible encombrement LPMS-15

Collecteur électrique tournant à faible encombrement LPMS-15

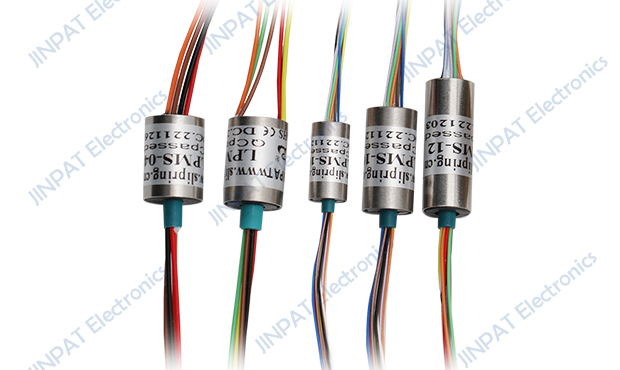

Bagues collectrices conductrices à capuchon ultra miniature LPMS OD 7,6 mm, longueur 19,1 mm, 15 voies * 1A, forme compacte, conception de haute précision, résistance aux hautes et basses températures, faible résistance de contact du produit, faible couple, fonctionnement fiable. Cette série de bagues collectrices est utilisée pour les instruments et équipements de haute précision et convient aux environnements avec un espace d'installation difficile.
Contactez-nous

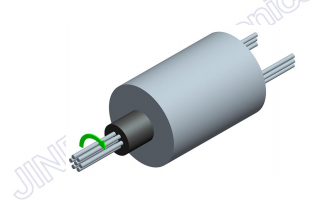

Diagramme apparence produit

Caractéristiques électriques et électroniques propriété mécanique
Nombre de boucles total

Itinéraire 15

 Vitesse de travail 0 ~ 300 tr/min
en détail 125, route 2A Matériel de contact or à or
tension de fonctionnement 0~240 V CA/CC Matériau de la coque aluminium
résistance à la compression

≥500VAC@50Hz

 Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm
résistance d'isolation électrique ≥500MΩ@500VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
 		autre que
température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
classe de protection IP40

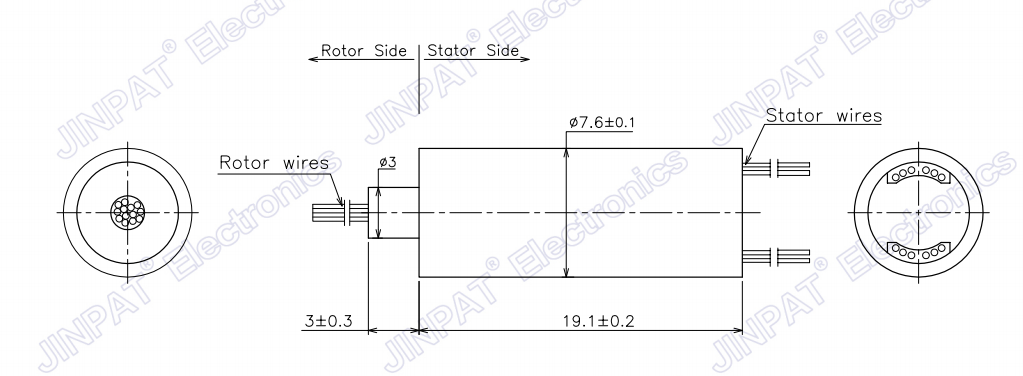

LPMS-15 Dessin d'encombrement
