Joints rotatifs pneumatiques LPPL000-36A-0106-1502-0301-E2

Joints rotatifs pneumatiques LPPL000-36A-0106-1502-0301-E2
Joint rotatif pneumatique à 36 canaux LPPL000-36A-0106-1502-0301-E2, Canal de circuit intégré et canal de signal Ethernet, qui peut tourner à 360 degrés pour transmettre le milieu. Les médias comprennent l'air comprimé, la vapeur, le vide, l'azote, l'hydrogène et d'autres gaz inertes.Résistance à l'usure, longue durée de vie, résistance à la corrosion, aucune fuite

Nous prenons en charge la personnalisation, n'hésitez pas à nous contacter.
Contactez-nous

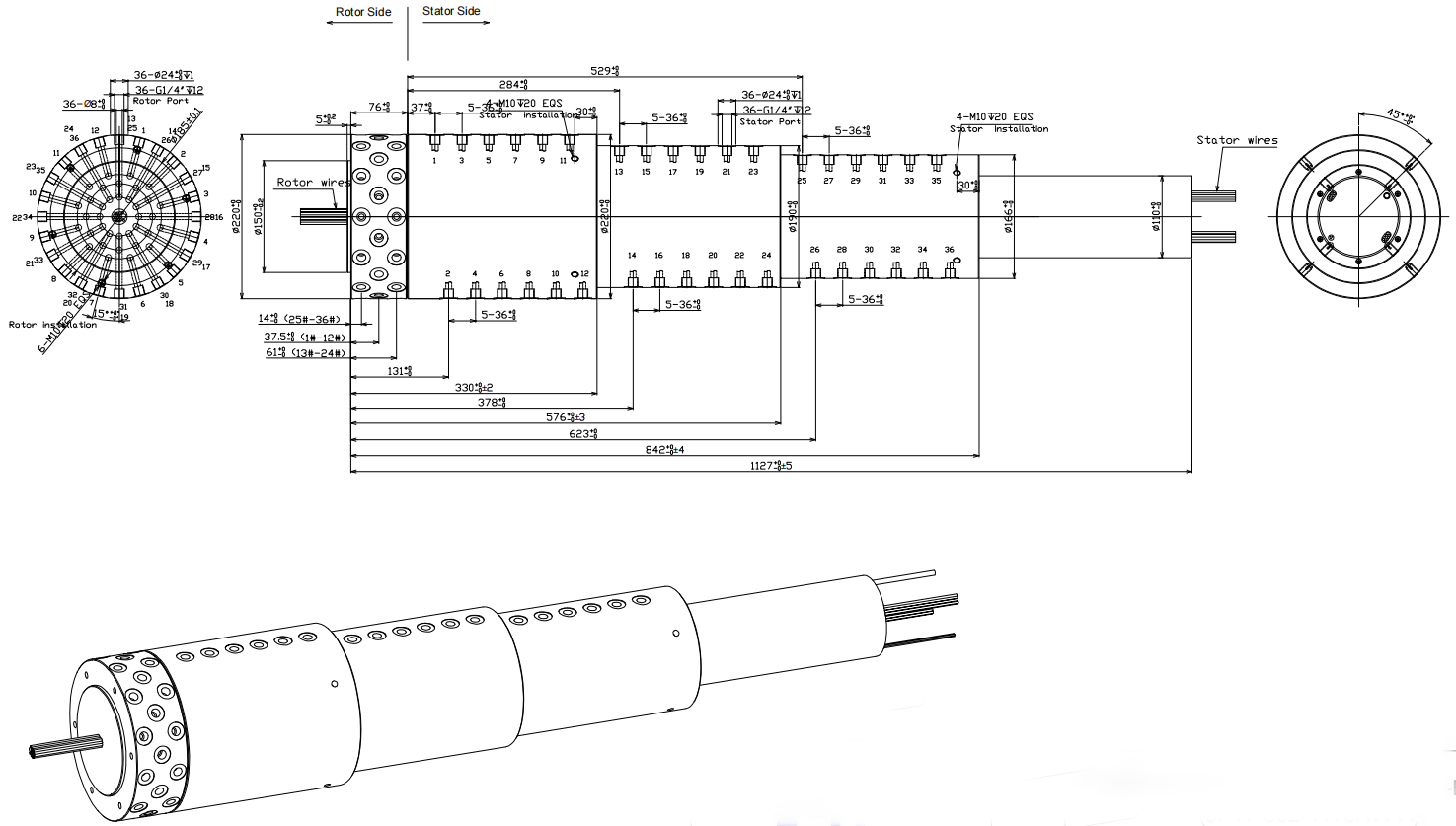

Diagramme apparence produit

Paramètres techniques

Nombre de canaux

1-36

Filetage du joint

G1/4”

Taille de la trachée

∅10mm

Ouverture d'écoulement

∅8mm

Type de média

Air/Vide

Pression maximale de travail

0.6 Mpa / -800mbar

Paramètres mécaniques

Couple

 ≤ 30 N.m(Sans charge)
 Autre /

Caractéristiques électriques

 Propriétés mécaniques

Nombre de canaux

 25 CKT Vitesse de travail
 0~10 rpm

Circuit électrique

 1*6A+15*2A+3*1A+1Group * 100Mbps Ethernet Diamètre intérieur /

Tension nominale

 1200V AC/DC（S）
 Matériel de contact Métal précieux

Résistance diélectrique

2500VAC@50Hz(P)

100VAC@50Hz(S)

 Matériau de la coque Alliage d'aluminium (noir)

La resistance d'isolement

≥1000MΩ@1000VDC(P)

≥50MΩ@100VDC(S)

 Longueur de câble Stator : 300 mm
Rotor : 300 mm

Caractéristiques environnementales

 Autre

Température de fonctionnement

 -20°C~+60°C Note:
Le « P » représente le pouvoir;
Le « S » signifie signal.

Humidité de travail

 ≤60%RH

IP

 IP50
