Joints tournants éléctriques pneumatique

Joint rotatif (intégré à la bague collectrice électrique) LPPL000-02A-0850-1210-0905-49S-01E2-FO01

Joint rotatif (intégré à la bague collectrice électrique) LPPL000-02A-0850-1210-0905-49S-01E2-FO01
Joint rotatif à 2 canaux LPPL000-02A-0850-1210-0905-49S-01E2-FO01, qui peut tourner à 360 degrés pour transmettre le milieu. Le milieu comprend l'air comprimé, la vapeur, le vide, l'azote, l'hydrogène et d'autres gaz inertes. Il intègre les canaux actuels et les canaux de signal tels que Ethernet et fibre optique.

Nous prenons en charge la personnalisation, n'hésitez pas à nous contacter.
Contactez-nous

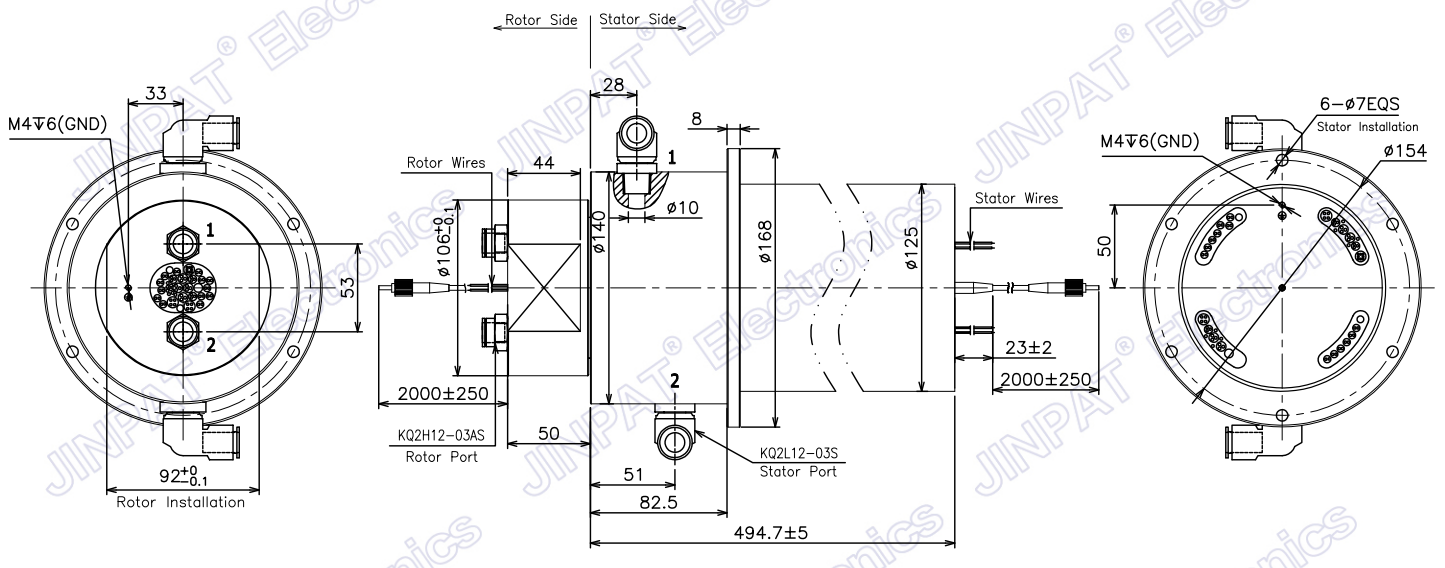

Diagramme apparence produit

Paramètres techniques du joint tournant

Pression maximale de travail

6bar

Type de média

Air

Nombre de canaux

2 en 2 sorties

Taille de la trachée

∅12mm

Couple

≤5.0 N.m(No load)

Spécifications de la fibre optique

Types de fibres

SM:9/125um

Vitesse maximum

10rpm

Le numéro de canal

1

Température de stockage

-55~+85℃

Gamme de longueurs d'onde

SM:1270-1650nm

Perte d'insertion

<2dB

Perte d'insertion

<5dB

Perte de retour

≥40dB (SM)

Types de connecteurs

SC/PC

Puissance optique maximale

23dBm

Température de fonctionnement

 -45~+80℃ IP IP40

Caractéristiques électriques

 Propriétés mécaniques

Nombre de canaux

 93 CKT Vitesse de travail 0~10 rpm

Circuit électrique

12x10A/9x5A/8xGMS GND/49S/

1 Group * 100Mbit Ethernet

 Diamètre intérieur /

Tension nominale

 220VAC(P)/24VDC(S)
 Matériel de contact Métal précieux

Résistance diélectrique

500VAC@50Hz(P)

100VAC@50Hz(S)

 Matériau de la coque Alliage d'aluminium (noir)

La resistance d'isolement

≥500MΩ@500VDC(P)

≥100MΩ@100VDC(S)

 Longueur de câble Stator : 2000 mm
Rotor : 2000 mm

Caractéristiques environnementales

 Autre

Température de fonctionnement

 -20°C~+60°C Note:
Le « P » représente le pouvoir;
Le « S » signifie signal.

Humidité de travail

 ≤60%RH

IP

 IP40
