Collecteur tournant optique LPFO-07C

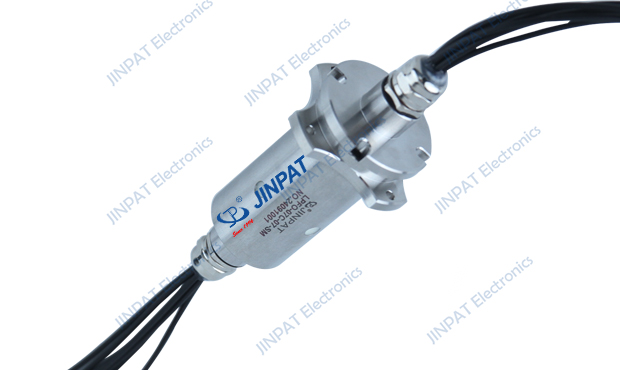

Collecteur tournant optique  LPFO-07C
Le joint rotatif à fibre optique adopte la fibre optique comme support, offrant la meilleure solution technique pour la transmission de données. Il est particulièrement adapté aux équipements qui nécessitent une rotation illimitée, continue ou intermittente, transmettant une grande capacité de données et de signaux de la position stationnaire à la position rotative. Il peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éviter les dommages à la fibre optique dus à la rotation des joints mobiles.
Contactez-nous

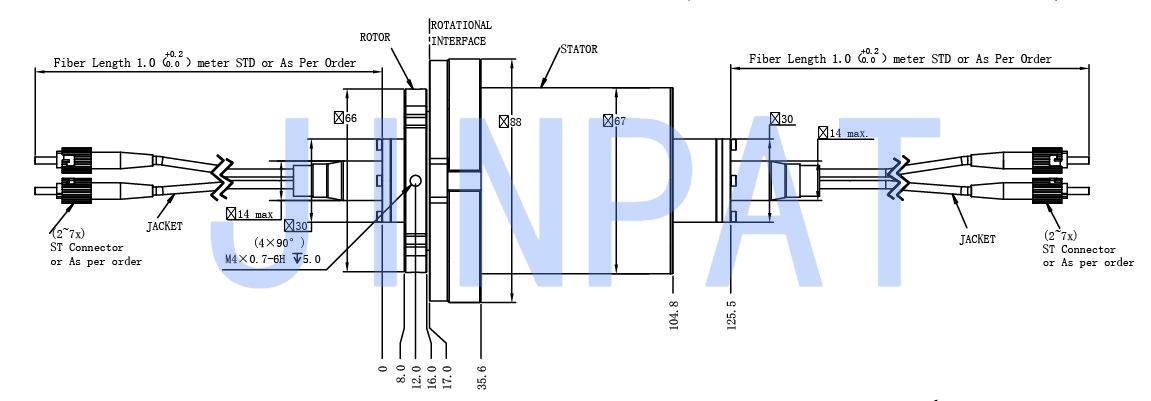

Diagramme apparence produit

Les bagues collectrices optiques LPFO sont également connues sous le nom de joints rotatifs à fibre optique, connecteur rotatif optique. La bague collectrice optique adopte la fibre optique comme support. Elle offre la meilleure solution pour transmettre des données et des signaux de grande capacité. La bague collectrice optique peut être intégrée aux bagues collectrices électriques traditionnelles. Le modèle de bague collectrice hybride est capable de transmettre de l'énergie, des signaux et des données à haut débit.



Spécifications
Types de fibres SM ou MM Jacket types

0.9/2.0/3.0 mm (Kevlar/TPU ou

 armure)

Le numéro de canal 2-7 Connector types FC/SC/ST/LC (PC ou APC)
Gamme de longueurs
d'onde
SM:1310-1550nm
MM:850/1300nm
Estimated life cycle >100 millions de tours
Perte d'insertion <5dB Vibration MIL-STD-167-1A

Ondulation de perte

d'insertion
<2dB Mechanical shock MIL-STD-810G
Perte de retour SM:≥45dB
MM:≥30dB
IP rating IP65
Diaphonie ≥50dB Max Optical power 23dBm
Vitesse maximum 300rpm Package style Des nattes aux deux extrémités
Température de
fonctionnement
-20 ~ + 65 ℃  Weight, approx

1500 g (pas de câble arrière

 et de connexion inclus)

Température de stockage -25~+75℃ / /
