Joint rotatif à fibre optique

Collecteur tournant optique LPFO-05N-A

Collecteur tournant optique LPFO-05N-A
Le joint rotatif à fibre optique adopte la fibre optique comme support, offrant la meilleure solution technique pour la transmission de données. Il est particulièrement adapté aux équipements qui nécessitent une rotation illimitée, continue ou intermittente, transmettant une grande capacité de données et de signaux de la position stationnaire à la position rotative. Il peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éviter les dommages à la fibre optique dus à la rotation des joints mobiles.
Contactez-nous

Diagramme apparence produit

Les bagues collectrices optiques LPFO sont également connues sous le nom de joints rotatifs à fibre optique, connecteur rotatif optique. La bague collectrice optique adopte la fibre optique comme support. Elle offre la meilleure solution pour transmettre des données et des signaux de grande capacité. La bague collectrice optique peut être intégrée aux bagues collectrices électriques traditionnelles. Le modèle de bague collectrice hybride est capable de transmettre de l'énergie, des signaux et des données à haut débit.


Spécifications
Types de fibres

SM(9/125um)

MM(50/125um or 62.6/125um)

 Types de vestes 2.0mm/armure
Numéro de canal 5 Types de connecteurs FC/SC/ST/LC(PC or APC)
Gamme de longueurs d'onde

SM:1310-1550nm

MM:850/1300nm

 Estimation du cycle de vie ＞100 millions de révolutions
Perte d'insertion ＜4dB Vibrations MIL-STD-167-1A
Ondulation de la perte d'insertion ＜2dB Choc mécanique MIL-STD-810G
Température de stockage -55~+85℃ Style de l'emballage Queues de cochon aux deux extrémités
Perte de retour SM:≥40dB   MM:≥25dB Indice de protection IP IP65 or IP67
Diaphonie ≥50dB Puissance optique maximale 23dBm
Poids, environ 200g（No tail cable andconnection included）  Vitesse maximale 300rpm
Température de travail

-20~+65℃(Qualité industrielle)

-45～+75℃ (Qualité militaire)

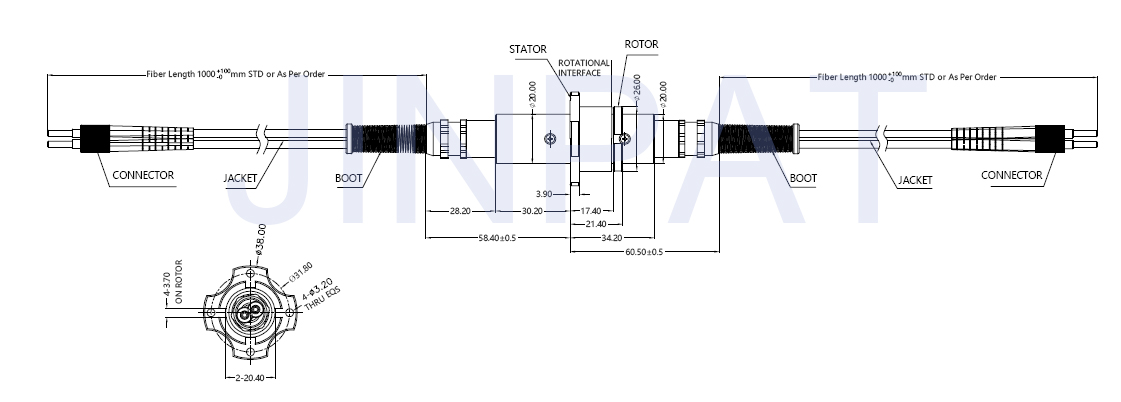

Schéma du produit
