Joint rotatif à fibre optique

Collecteur tournant optique LPFO-01A

Collecteur tournant optique LPFO-01A
Le joint rotatif à fibre optique adopte la fibre optique comme support, offrant la meilleure solution technique pour la transmission de données. Il est particulièrement adapté aux équipements qui nécessitent une rotation illimitée, continue ou intermittente, transmettant une grande capacité de données et de signaux de la position stationnaire à la position rotative. Il peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éviter les dommages à la fibre optique dus à la rotation des joints mobiles.
Contactez-nous

Diagramme apparence produit

Les bagues collectrices optiques LPFO sont également connues sous le nom de joints rotatifs à fibre optique, connecteur rotatif optique. La bague collectrice optique adopte la fibre optique comme support. Elle offre la meilleure solution pour transmettre des données et des signaux de grande capacité. La bague collectrice optique peut être intégrée aux bagues collectrices électriques traditionnelles. Le modèle de bague collectrice hybride est capable de transmettre de l'énergie, des signaux et des données à haut débit.


 Spécifications

Types de fibres SM ou MM Types de connecteurs F C/SC/ST/LC (PC ou APC)
Le numéro de canal 1

Cycle de vie estimé

>200 millions de tours
Gamme de longueurs d'onde SM:1270-1650nm
MM:650-1300nm

Vibration

 MIL-STD-167-1A
Perte d'insertion ＜2dB Choc mécanique

MIL-STD-810G
Ondulation de perte d'insertion ＜0.5dB Indice IP

IP65 ou IP68
Perte de retour ≥40dB Vitesse maximum 2000rpm
Puissance optique maximale 23dBm Température de fonctionnement -45～+80℃
Style de paquet Des nattes aux deux extrémités Température de stockage -55~+85℃
Poids, environ

10 g (pas de câble arrière et

 de connexion inclus)

 Types de vestes

0,9/2/3 mm

(Kevlar/PVC ou armure)


Dessin des grandes lignes du produit：

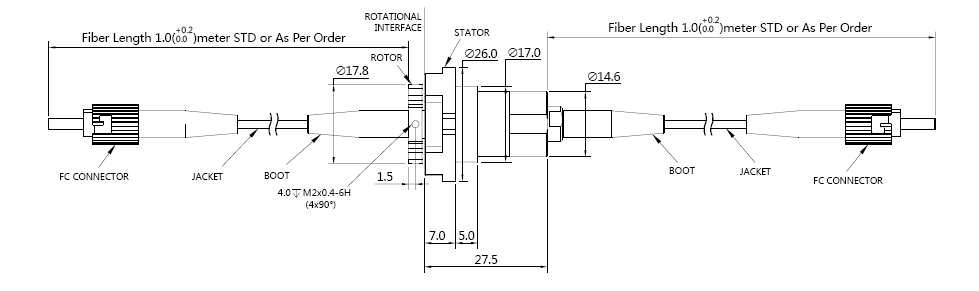

LPFO-01A

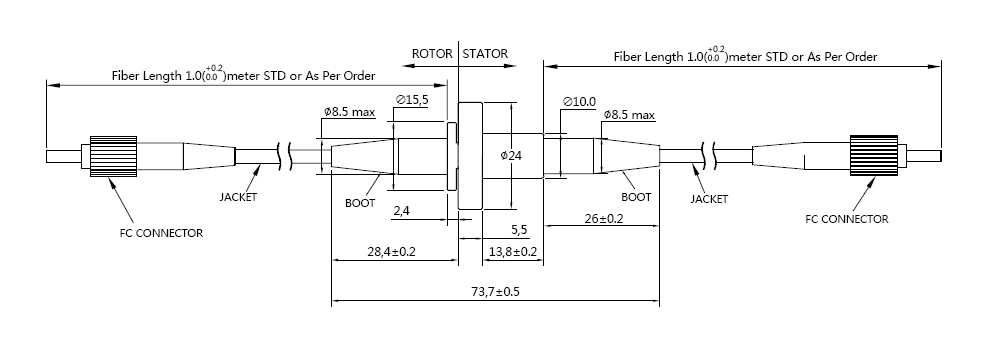

LPFO-01B

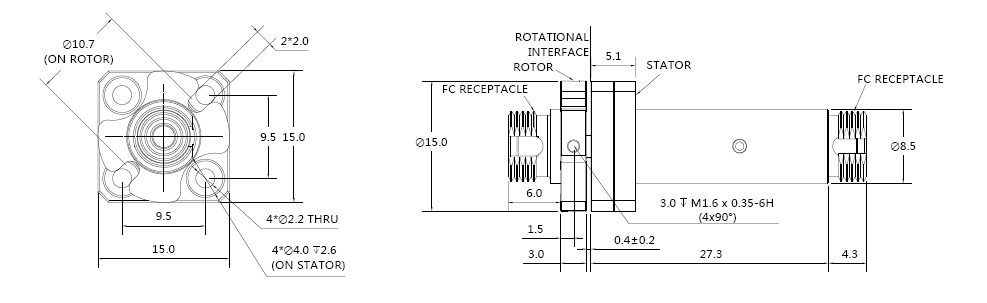

LPFO-01C

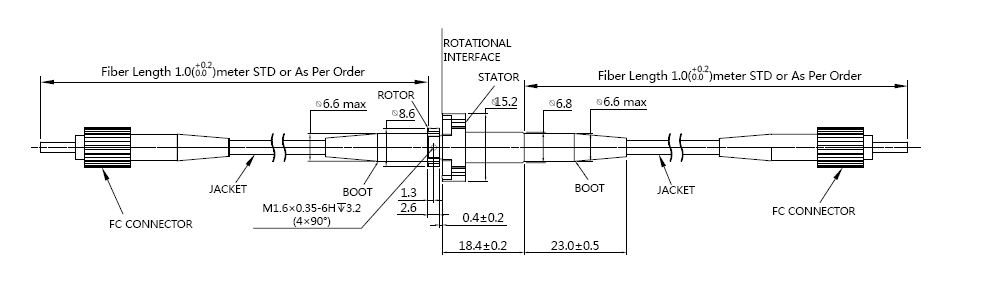

LPFO-01D

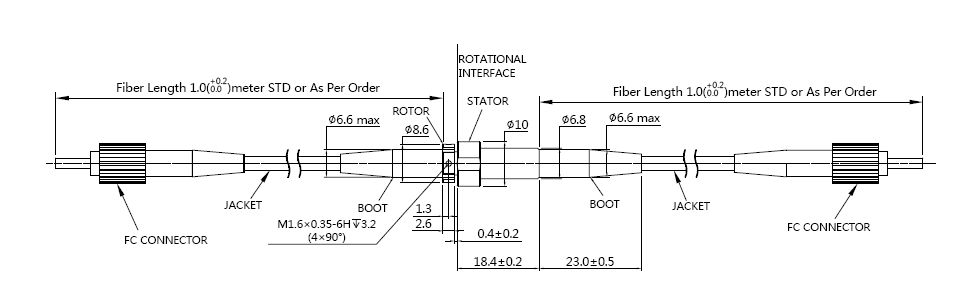

LPFO-01E
